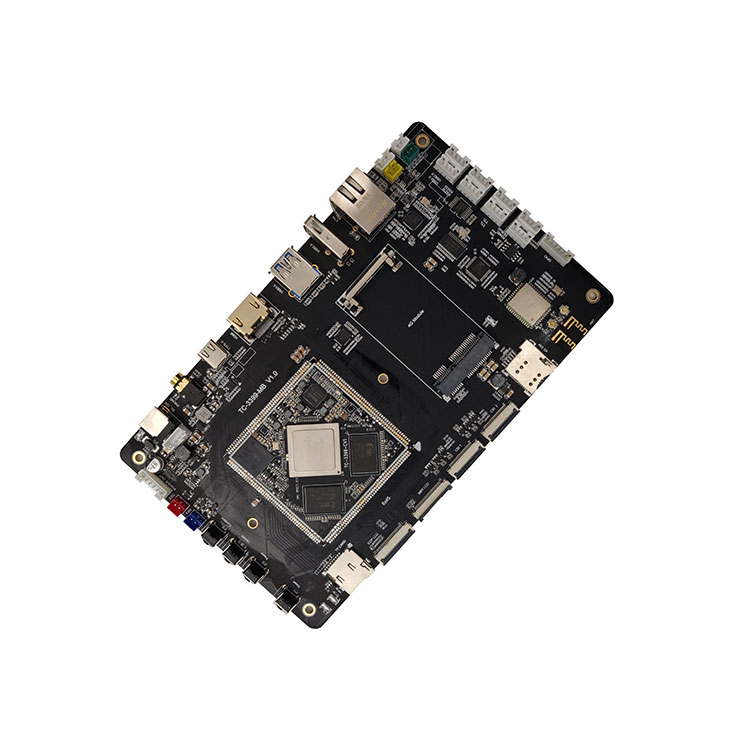

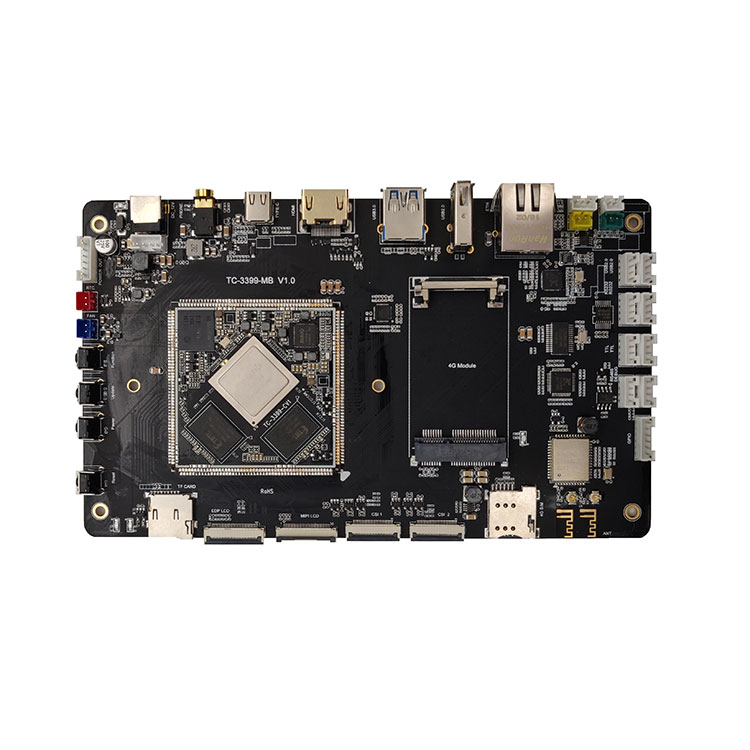

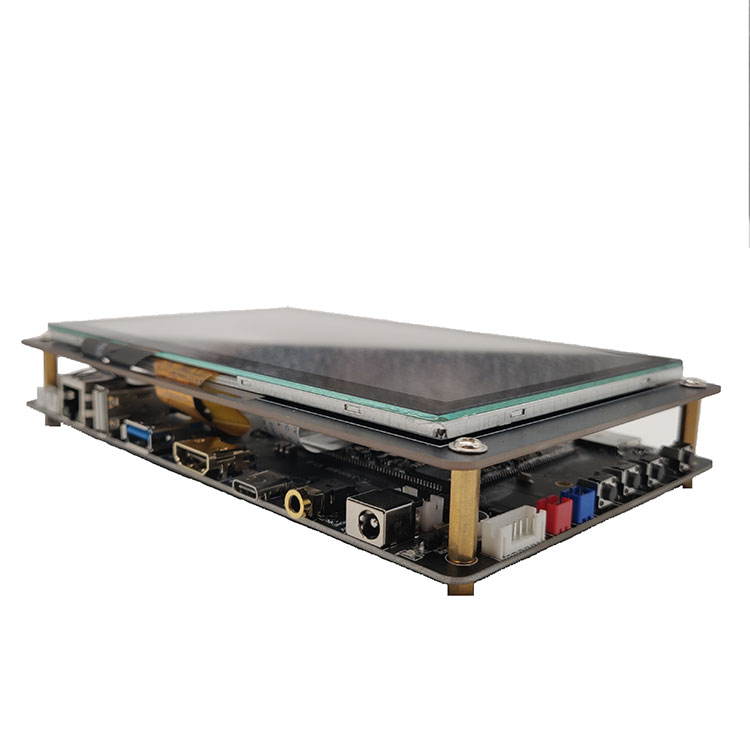

Bảng mạch mang bộ công cụ phát triển TC-RK3399 cho lỗ đóng dấu
Bo mạch phát triển Rockchip TC-3399 bao gồm SOM lỗ tem TC-3399 và bo mạch mang.
Nền tảng TC-3399 dựa trên bộ vi xử lý Rockchip RK3399, 64 bit 6 lõi, cấp trạm làm việc.
Đó là lõi kép Cortex-A72 + lõi tứ Cortex-A53. Tần số lên đến 1.8GHz. Kernel mới có hiệu suất gần như 100% so với A15 / A17 / A57.
Thông số |
|||
Ngoại hình |
Đóng dấu lỗ SOM + bảng tàu sân bay |
||
SOMSize |
55mm * 55mm |
||

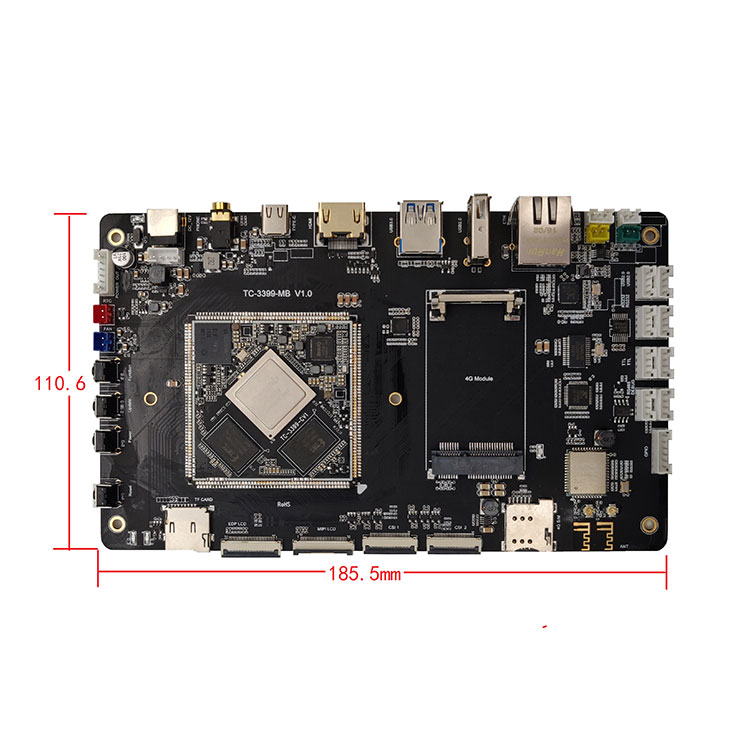

Kích thước bảng tàu sân bay |
185,5mm * 110,6mm |
||
Lớp |
SOM8 lớp / bo mạch mang 4 lớp |
||
Cấu hình hệ thông |
|||
CPU |
Rockchip RK3399 Cortex A53 lõi tứ 1.4GHz + lõi kép A72 (1.8GHzï¼ ‰ |
||
RAM |
LPDDR4 Phiên bản tiêu chuẩn 2GB, tùy chọn 4GB |
||
Kho |
8GB / 16GB / 32GB emmc tùy chọn mặc định 16GB |
||
IC nguồn |
RK808 |
||
Hệ điều hành |
Android / Linux + QT / Debian / Ubuntu |
||
Tham số giao diện |
|||
Trưng bày |
MIPI DSI,EDP và đầu ra HDMI |
||
Chạm vào |
I2C / USB |
||
Âm thanh |
Tai nghe 3,5mmï ›Cổng 2x2pin 2.0mm |
||
thẻ SD |
1 kênh SDIO |
||
Ethernet |
1000 triệu |
||
USB HOST |
1 x USB3.0; 3 x HOST2.0 |
||
LoạiC |
1 kênh |
||
UART TTL |
Kênh 3 kênh UART(1 dành cho gỡ lỗi ‰ |
||
RS232 |
2 kênh |
||
RS485 |
1 kênh |
||
PWM |
2 kênh PWM |
||
IIC |
2 kênh IIC |
||
IR |
1 kênh |
||
ADC |
1 kênh đầu vào ADC |
||
Máy ảnh |
Đầu vào MIPI CSI 2 kênh |
||
Mô-đun 4G |
1 ô |
||
Ăng-ten |
WIFI / BT |
||
GPIO |
3 |
||
Chìa khóa |
4(Reset,Power,Update,Functionï¼ ‰ |
||
Nguồn điện đầu vào (12V) |
2 khe cắm (khe cắm 5.5mm * 2.5mm và 4pin 2.0mm) |
||
RTC Power |
1 khe cắm (khe cắm 2pin 2.0mm) |
||
Công suất đầu ra |
Khe cắm 12V / 5V / 3.3V,6pin 2.0mm |
||
Đặc điểm kỹ thuật điện |
|||
Điện áp đầu vào |
10V - 13V / 2A |
||
Điện áp đầu ra |
3.3V / 5V / 12V |
||
Nhiệt độ bảo quản |
-30 ~ 80 độ |
||
Nhiệt độ làm việc |
-20 ~ 70 độ |

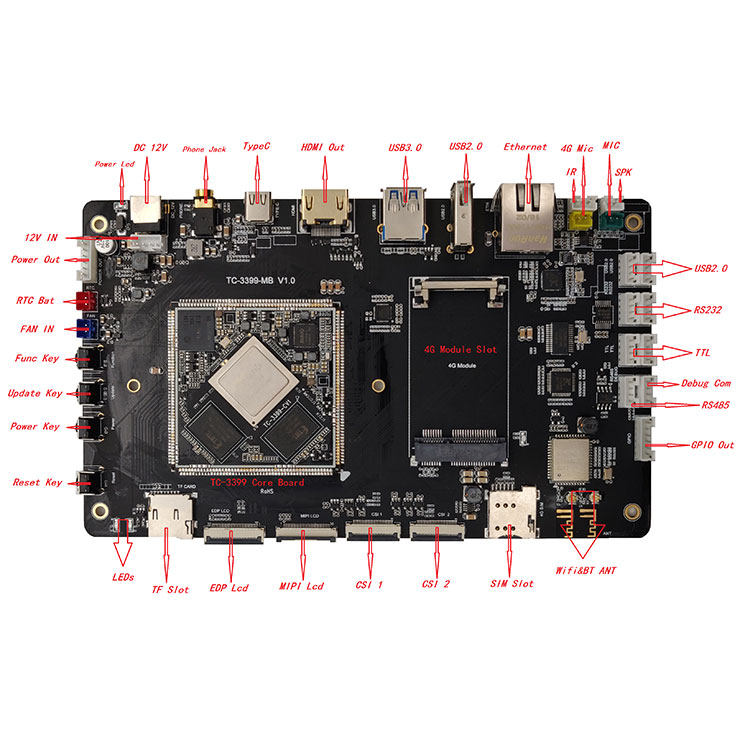

Thông tin chi tiết về giao diện |
||
KHÔNG.# |
Tên |
Sự miêu tả |
ã € 1ã € ‘ |
DC 12V / 12V IN |
Đầu vào nguồn 12V |
ã € 2ã € ‘ |
Đèn Led điện |
Nguồn dẫn, khi đầu vào nguồn 12V, nó sẽ bật |
ã € 3ã € ‘ |
Hết năng lượng |
Nguồn điện, bao gồm 12V,5V,3.3V,GNDï¼ › Khe cắm 6pin 2.0mm |
ã € 4ã € ‘ |
RTC Bat |
Đầu vào nguồn RTCï3.7V ~ 4.2Vï¼ ›Khe cắm 2pin 2.0mm |
ã € 5ã € ‘ |
QUẠT VÀO |
Nguồn FAN, đầu ra 12V ›Khe cắm 2pin 2.0mm |
ã € 6ã € ‘ |
Phím Func |
Phím chức năng |
ã € 7ã € ‘ |
Cập nhật khóa |
Cập nhật khóa |
ã € 8ã € ‘ |
Phím nguồn |
Phím nguồn |
ã € 9ã € ‘ |
Thiết lập lại chìa khóa |
Thiết lập lại chìa khóa |
ã € 10ã € ‘ |
Đèn LED |
2xled, có thể được điều khiển bởi GPIO |
ã € 11ã € ‘ |
Khe TF |
Khe TF |
ã € 12ã € ‘ |
EDP Lcd |
Đầu ra hiển thị EDP |
ã € 13ã € ‘ |
MIPI Lcd |
Đầu ra hiển thị MIPI |
ã € 14ã € ‘ |
CSI 1 |
MIPI camera1,RX0 tín hiệu |
ã € 15ã € ‘ |
CSI 2 |
Tín hiệu MIPI camera2,RX1 / TX1 |
ã € 16ã € ‘ |
Khe cắm SIM |
Khe cắm sim 4G |
ã € 17ã € ‘ |
Khe cắm mô-đun 4G |
Khe cắm mô-đun 4G |
ã € 18ã € ‘ |
Wifi & BT ANT |
Ăng ten Wifi / BT, bao gồm cả bo mạch và ổ cắm |
ã € 19ã € ‘ |
GPIO Out |
Khe cắm GPIO,6pin 2.0mm |
ã € 20ã € ‘ |
RS485 |
Khe cắm RS485,4pin 2.0mm |
ã € 21ã € ‘ |
Gỡ lỗi Com |
Gỡ lỗi khe cắm uart,4pin 2.0mm |
ã € 22ã € ‘ |
TTL |
Khe cắm TTL uart,2 ›4pin 2.0mm |
ã € 23ã € ‘ |
RS232 |
Khe cắm RS232,2 ›Khe cắm 4pin 2.0mm |
ã € 24ã € ‘ |
USB2.0 |
Khe cắm USB2.0 hostï¼ ›Khe cắm 4pin 2.0mm |
ã € 25ã € ‘ |
SPK |
đầu ra loaï cho âm thanh và 4Gï¼ ›khe cắm 2pin 2.0mm |
ã € 26ã € ‘ |
MIC |
Ghi lại khe cắm,2pin Khe cắm 2.0mm |
ã € 27ã € ‘ |
Micrô 4G |
Khe ghi 4G - Khe cắm 2pin 2.0mm |
ã € 28ã € ‘ |
IR |
Khe IR receiver,3pin 2.0mm |
ã € 29ã € ‘ |
Ethernet |
1000 triệu,RJ45 |
ã € 30ã € ‘ |
USB2.0 |
USB2.0 LoạiA |
ã € 31ã € ‘ |
USB3.0 |
USB3.0 LoạiA |
ã € 32ã € ‘ |
Đầu ra HDMI |
Đầu ra HDMI,TypeA |
ã € 33ã € ‘ |
LoạiC |
LoạiC,để gỡ lỗi và cập nhật |
ã € 34ã € ‘ |
Giắc cắm điện thoại |
Khe cắm 3,5 mm |
ã € 35ã € ‘ |
Bảng lõi TC-3399 |
TC-3399 SOM |
