Bảng mạch mô-đun máy ảnh AI RV1126 USB AI của Trung Quốc Bảng mạch PCB Sony IMX415 Nhà sản xuất và nhà cung cấp 4K 8MP

Mô tả Sản phẩm

Máy ảnh TC-RV1126 USB AI (mô-đun máy ảnh UVC)

1.RV1126 USB AI Bảng mô-đun máy ảnh Sony IMX415 Bảng mạch PCB 4K 8MP Giới thiệu
TC-RV1126 USB AI camera (mô-đun camera UVC), được trang bị công suất tính toán cao 32-bit công suất thấp Rockchip AI proceeor RV1126, được trang bị cảm biến camera 8 triệu Ultra HD imx415;

Giao diện USB typec, hỗ trợ giao thức UVC / UAC tiêu chuẩn, miễn phí trình điều khiển, plug and play; Hỗ trợ hệ thống Windows / Android / Linux / Mac OS. Độ phân giải hiệu quả lên đến 3840 * 2160, hỗ trợ thu nhận âm thanh và video, lên đến 4K @ 30fps.

Nó có thể được sử dụng rộng rãi trong giảng dạy trực tuyến, phát sóng trực tiếp, hội nghị video, trò chuyện video và các thiết bị bên ngoài TV thông minh.

Nó là một bộ cấp sản phẩm, thêm một lớp vỏ là thành phẩm; Nó có thể được tùy chỉnh, chẳng hạn như theo yêu cầu của bảng vỏ của khách hàng, ống kính tùy chỉnh, ISP gỡ lỗi, trợ giúp để làm chứng nhận, v.v.
Các bảng lõi và bảng phát triển nền tảng mã nguồn mở của thinkcore. bộ đầy đủ các giải pháp dịch vụ tùy biến phần cứng và phần mềm dựa trên Rockchip socs hỗ trợ quá trình thiết kế của khách hàng, từ giai đoạn phát triển sớm nhất đến sản xuất hàng loạt thành công.

Dịch vụ thiết kế bảng
Xây dựng bảng tàu sân bay phù hợp theo yêu cầu của khách hàng
Tích hợp SoM của chúng tôi vào phần cứng của người dùng cuối để giảm chi phí và giảm dấu chân và rút ngắn chu kỳ phát triển

Dịch vụ phát triển phần mềm
Phần mềm cơ sở, Trình điều khiển thiết bị, BSP, Phần mềm trung gian
Chuyển sang các môi trường phát triển khác nhau
Tích hợp với nền tảng mục tiêu

Dịch vụ sản xuất
Mua sắm các thành phần
Số lượng sản xuất xây dựng
Dán nhãn tùy chỉnh
Hoàn thiện các giải pháp chìa khóa trao tay

R & D được nhúng
Công nghệ
â € “Hệ điều hành cấp thấp: Android và Linux, để nâng cấp phần cứng Geniatech
â € “Chuyển trình điều khiển: Đối với phần cứng tùy chỉnh, xây dựng phần cứng hoạt động ở cấp hệ điều hành
â € “Công cụ bảo mật và xác thực: Để đảm bảo phần cứng hoạt động theo cách chính xác

2.RV1126 Bảng mô-đun máy ảnh USB AI Bảng mạch PCB Sony IMX415 Thông số 4K 8MP (Đặc điểm kỹ thuật)

Chức năng cơ bản
Quay video cho Ultra HD 4K
Chụp ảnh pixel 800W
Lấy micrô tốt để thu được âm thanh chân thực hơn
Định dạng truyền H264 / h265, độ trễ thấp hơn
Chip cảm quang CMOS Sony Chi tiết rõ ràng hơn
Lực lượng tính toán NPU 2.0T hỗ trợ AI
Góc rộng, điều chỉnh nhiều góc
Hỗ trợ chức năng sửa méo LDC
Nhiều tùy chọn cài đặt để đáp ứng các nhu cầu khác nhau của bạn
Giao thức và giao diện tiêu chuẩn, cắm và chạy
Thông số kỹ thuật chính
Dòng sản phẩm	TC-RV1126 USB_AI_Camera
Cảm biến ảnh	IMX415 1 / 2,8 inchï Starvis, Tầm nhìn ban đêm Starlight
Tốc độ truyền tối đa	30 khung hình / giây @ 3840x2160
Hỗ trợ độ phân giải	3840x2160ã € 1920x1080ã € 1600x896ã € 1280x720ã € 960x540ã € 640x480ã € 640x360ã € 320x240
Các ứng dụng	giảng dạy trực tuyến, phát sóng trực tiếp, hội nghị video, trò chuyện video và các thiết bị ngoại vi TV thông minh
Phần mềm ứng dụng	Tiktok trực tiếp, đối tác phát sóng trực tiếp, đồng hành cá trực tiếp, YY trực tiếp, đối tác Kwai, OBS, QQ, QQ doanh nghiệp, WeChat, WeChat doanh nghiệp, sách bay, hội nghị Tencent, đóng đinh, ứng dụng camera win10, amcap, hội nghị video bắt mắt, Liên kết đám mây Huawei, hội nghị đám mây haoshitong, potplayer, Skype, MindLinkerï¼ŒTalkLineï¼ŒCalss in
Định dạng đầu ra hình ảnh	YUV / MJPEG / Smart H.264 / Smart H.265
Cái mic cờ rô	Micrô âm thanh nổi 2 chiều
điện áp làm việc	1A @ 5V
Giao diện	Loại-C
Khả năng tương thích hệ thống	Windows / Android / Linux / Mac OS
Thỏa thuận hỗ trợ	UVC2.0 / UAC1.1
Tính năng RV1126
CPU	Rockchip RV1126 lõi tứ A7ï¼Œ14nmï¼Œ1.5GHz
DDR3	2 x DDR3 (128M * 16)
TỐC BIẾN	1G Bit SPI Nand
NPU	2.0 đỉnh
ISP	14 triệu ISP
Thông số kỹ thuật ống kính
Chế độ lấy nét		Tập trung cố định
Spacingï¼ˆEFLï¼ ‰		3,38mm
Pixel hình ảnh		8.000.000
Khẩu độ của Khẩu độï¼ˆFNOï¼ ‰		F2.2
Phối cảnh hiện trường, Đường chéo / mức / dọc		85,8 ° / 77,5 ° / 48,8 °
Cấu trúc quang học		6G + IR
Biến dạng quang học		â ‰ ¤17,8%

3.RV1126 Bảng mô-đun máy ảnh USB AI Bảng mạch PCB Sony IMX415 4K 8MP Tính năng và ứng dụng
TC-RV1126 USB AI camera (mô-đun camera UVC) ï¼šUSB typec, hỗ trợ giao thức UVC / UAC tiêu chuẩn, miễn phí trình điều khiển, plug and play; Hỗ trợ hệ thống Windows / Android / Linux / Mac OS. Độ phân giải hiệu quả lên đến 3840 * 2160, hỗ trợ thu nhận âm thanh và video, lên đến 4K @ 30fps.

Kịch bản ứng dụng
Nó có thể được sử dụng rộng rãi trong giảng dạy trực tuyến, phát sóng trực tiếp, hội nghị video, trò chuyện video và các thiết bị bên ngoài TV thông minh.

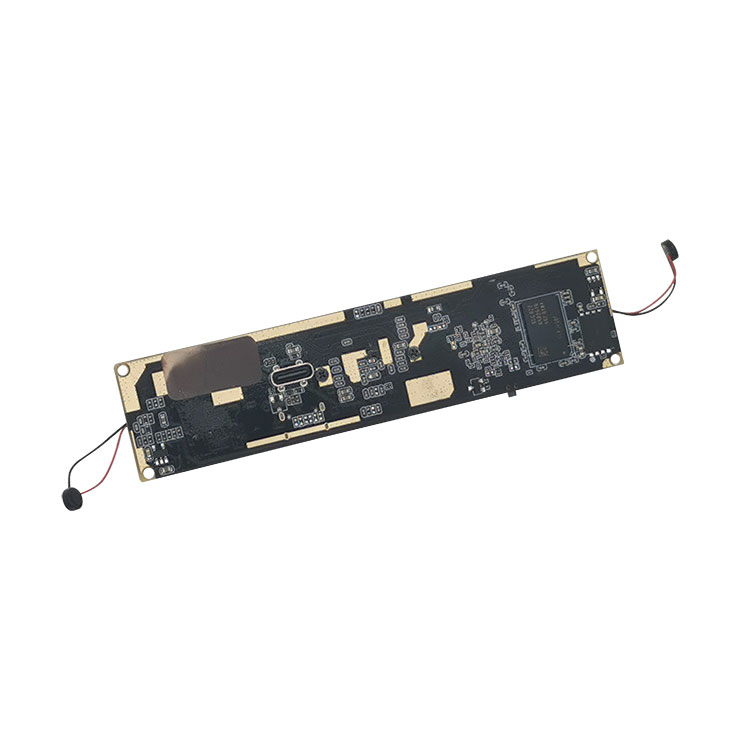

4.RV1126 Bảng mô-đun máy ảnh USB AI Bảng mạch PCB Sony IMX415 4K 8MP Chi tiết

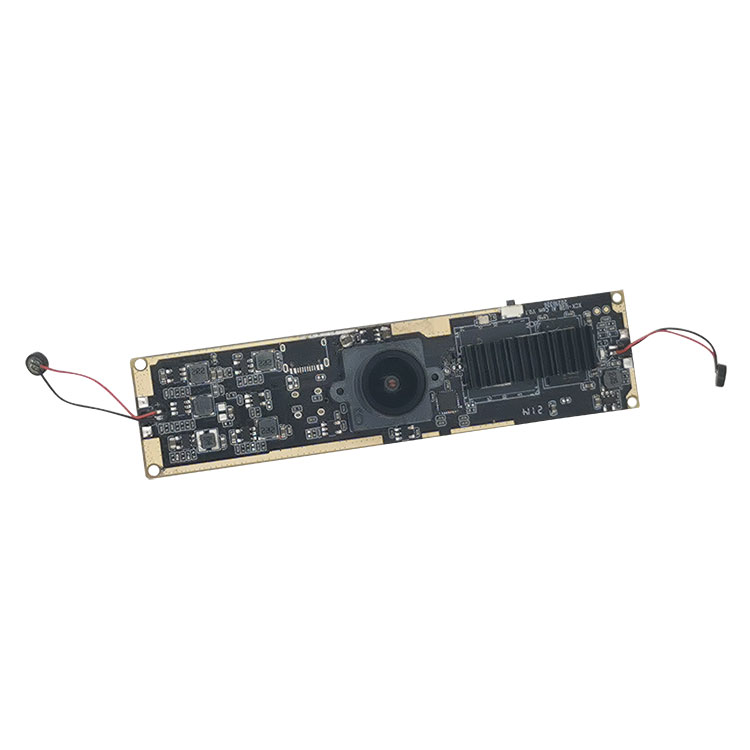

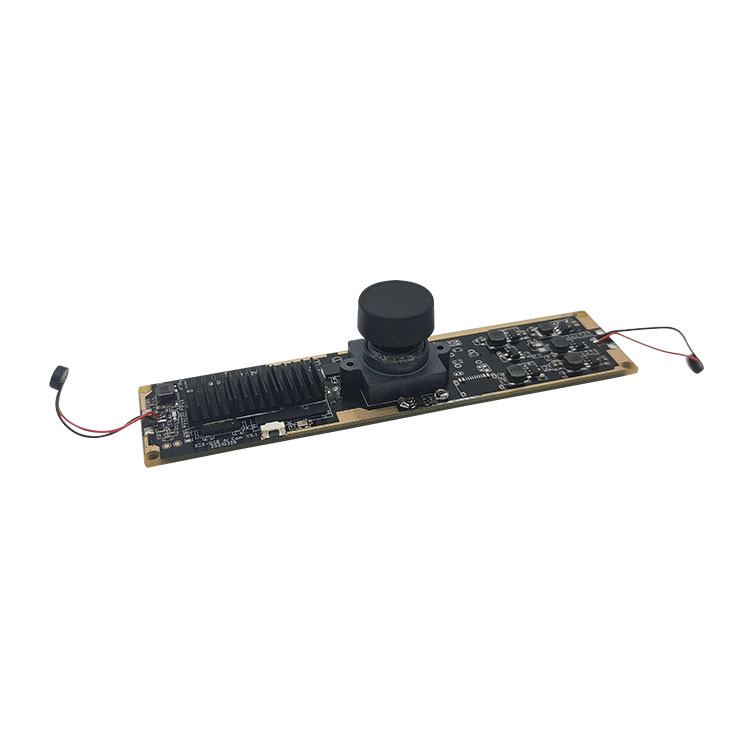

TC-RV1126 Máy ảnh USB AI (mô-đun máy ảnh UVC) cho lỗ tem Nhìn từ phía trước

TC-RV1126 AI Core Board cho lỗ tem Mặt trước

5.RV1126 Bảng mô-đun máy ảnh USB AI Bảng mạch PCB Sony IMX415 Chất lượng 4K 8MP
Nhà máy sản xuất có dây chuyền định vị tự động nhập khẩu của Yamaha, hàn sóng chọn lọc Essa của Đức, kiểm tra chất hàn 3D-SPI, AOI, X-ray, trạm gia công lại BGA và các thiết bị khác, đồng thời có quy trình xử lý và quản lý chất lượng nghiêm ngặt. Đảm bảo độ tin cậy và ổn định của bo mạch chủ.

6. giao hàng, vận chuyển và phục vụ
Các nền tảng ARM hiện do công ty chúng tôi đưa ra bao gồm các giải pháp RK (Rockchip) và Allwinner. Các giải pháp RK bao gồm RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Các giải pháp Allwinner bao gồm A64; các dạng sản phẩm bao gồm bo mạch lõi, bo mạch phát triển, bo mạch chủ điều khiển công nghiệp, bo mạch tích hợp điều khiển công nghiệp và các sản phẩm hoàn chỉnh. Nó được sử dụng rộng rãi trong hiển thị thương mại, máy quảng cáo, giám sát tòa nhà, thiết bị đầu cuối xe, nhận dạng thông minh, thiết bị đầu cuối IoT thông minh, AI, Aiot, công nghiệp, tài chính, sân bay, hải quan, cảnh sát, bệnh viện, nhà thông minh, giáo dục, thiết bị điện tử tiêu dùng. Vv.
Các bảng lõi và bảng phát triển nền tảng mã nguồn mở của thinkcore. bộ đầy đủ các giải pháp dịch vụ tùy biến phần cứng và phần mềm dựa trên Rockchip socs hỗ trợ quá trình thiết kế của khách hàng, từ giai đoạn phát triển sớm nhất đến sản xuất hàng loạt thành công.

Dịch vụ thiết kế bảng
Xây dựng bảng tàu sân bay phù hợp theo yêu cầu của khách hàng
Tích hợp SoM của chúng tôi vào phần cứng của người dùng cuối để giảm chi phí và giảm dấu chân và rút ngắn chu kỳ phát triển

Dịch vụ phát triển phần mềm
Phần mềm cơ sở, Trình điều khiển thiết bị, BSP, Phần mềm trung gian
Chuyển sang các môi trường phát triển khác nhau
Tích hợp với nền tảng mục tiêu

Dịch vụ sản xuất
Mua sắm các thành phần
Số lượng sản xuất xây dựng
Dán nhãn tùy chỉnh
Hoàn thiện các giải pháp chìa khóa trao tay

R & D được nhúng
Công nghệ
â € “Hệ điều hành cấp thấp: Android và Linux, để nâng cấp phần cứng Geniatech
â € “Chuyển trình điều khiển: Đối với phần cứng tùy chỉnh, xây dựng phần cứng hoạt động ở cấp hệ điều hành
â € “Công cụ bảo mật và xác thực: Để đảm bảo phần cứng hoạt động theo cách chính xác

Thông tin phần mềm và phần cứng
Bảng lõi cung cấp sơ đồ giản đồ và sơ đồ số bit, bảng dưới cùng của bảng phát triển cung cấp thông tin phần cứng như tệp nguồn PCB, mã nguồn mở gói phần mềm SDK, hướng dẫn sử dụng, tài liệu hướng dẫn, bản vá lỗi, v.v.

7.FAQ
1. Bạn có hỗ trợ không? Có những loại hỗ trợ kỹ thuật nào?
Thinkcore trả lời: Chúng tôi cung cấp mã nguồn, sơ đồ và hướng dẫn kỹ thuật cho bảng phát triển bảng lõi.
Có, hỗ trợ kỹ thuật, bạn có thể đặt câu hỏi qua email hoặc diễn đàn.

Phạm vi hỗ trợ kỹ thuật
1. Hiểu những tài nguyên phần mềm và phần cứng nào được cung cấp trên bảng phát triển
2. Cách chạy các chương trình thử nghiệm được cung cấp và các ví dụ để làm cho bảng phát triển chạy bình thường
3. Cách tải xuống và lập trình hệ thống cập nhật
4. Xác định xem có lỗi không. Các vấn đề sau không thuộc phạm vi hỗ trợ kỹ thuật, chỉ thảo luận về kỹ thuật
â‘´. Cách hiểu và sửa mã nguồn, tự tháo, nhái bảng mạch
â‘µ. Cách biên dịch và ghép hệ điều hành
â‘¶. Các vấn đề mà người dùng gặp phải trong quá trình tự phát triển, đó là các vấn đề về tùy chỉnh của người dùng
Lưu ý: Chúng tôi định nghĩa "tùy chỉnh" như sau: Để thực hiện nhu cầu của chính họ, người dùng tự thiết kế, tạo hoặc sửa đổi bất kỳ mã chương trình và thiết bị nào.

2. bạn có thể chấp nhận đơn đặt hàng?
Thinkcore trả lời:
Dịch vụ chúng tôi cung cấp: 1. Tùy chỉnh hệ thống; 2. Điều chỉnh hệ thống; 3. Định hướng phát triển; 4. Nâng cấp chương trình cơ sở; 5. Thiết kế sơ đồ phần cứng; 6. Bố trí PCB; 7. Nâng cấp hệ thống; 8. Xây dựng môi trường phát triển; 9. Phương pháp gỡ lỗi ứng dụng; 10. Phương pháp kiểm tra. 11. Nhiều dịch vụ tùy chỉnh hơnâ ”‰

3. Cần chú ý những chi tiết nào khi sử dụng bo mạch chủ android?
Bất kỳ sản phẩm nào sau một thời gian sử dụng cũng sẽ gặp một số vấn đề nhỏ thế này, thế kia. Tất nhiên, bo mạch lõi android cũng không ngoại lệ, nhưng nếu bạn bảo quản và sử dụng nó đúng cách, chú ý đến các chi tiết, và nhiều vấn đề có thể được giải quyết. Thường chú ý đến một chi tiết nhỏ, bạn có thể mang về cho mình rất nhiều tiện lợi! Tôi tin rằng bạn chắc chắn sẽ sẵn sàng thử. .

Trước hết, khi sử dụng bảng lõi android, bạn cần chú ý đến dải điện áp mà mỗi giao diện có thể chấp nhận. Đồng thời đảm bảo sự ăn khớp của đầu nối và các chiều âm dương.

Thứ hai, vị trí và vận chuyển của bo mạch lõi android cũng rất quan trọng. Nó cần được đặt trong một môi trường khô ráo, độ ẩm thấp. Đồng thời cần quan tâm đến các biện pháp chống tĩnh điện. Bằng cách này, bo mạch lõi Android sẽ không bị hỏng. Điều này có thể tránh sự ăn mòn của bo mạch lõi Android do độ ẩm cao.

Thứ ba, các bộ phận bên trong của bo mạch lõi Android tương đối mỏng manh, và việc đập hoặc áp lực nặng có thể gây hư hỏng các thành phần bên trong của bo mạch lõi Android hoặc bẻ cong PCB. và vì thế. Cố gắng không để bo mạch lõi android bị vật cứng va đập trong quá trình sử dụng

4. Có bao nhiêu loại gói nói chung cho bo mạch lõi nhúng ARM?
Bo mạch lõi nhúng ARM là một bo mạch chủ điện tử đóng gói và đóng gói các chức năng cốt lõi của PC hoặc máy tính bảng. Hầu hết các bo mạch lõi nhúng của ARM đều tích hợp CPU, thiết bị lưu trữ và các chân cắm, được kết nối với bảng nối đa năng hỗ trợ thông qua các chân để nhận ra chip hệ thống trong một lĩnh vực nhất định. Mọi người thường gọi một hệ thống như vậy là một máy vi tính chip đơn, nhưng nó nên được gọi chính xác hơn là một nền tảng phát triển nhúng.

Bởi vì bo mạch chủ tích hợp các chức năng thông thường của lõi, nó có tính linh hoạt là bo mạch chủ có thể tùy chỉnh nhiều loại mặt sau khác nhau, giúp cải thiện đáng kể hiệu quả phát triển của bo mạch chủ. Bởi vì bo mạch lõi nhúng ARM được tách biệt thành một mô-đun độc lập, nó cũng làm giảm khó khăn trong quá trình phát triển, tăng độ tin cậy, ổn định và khả năng bảo trì của hệ thống, đẩy nhanh thời gian đưa ra thị trường, dịch vụ kỹ thuật chuyên nghiệp và tối ưu hóa chi phí sản phẩm. Mất tính linh hoạt.

Ba đặc điểm chính của bo mạch lõi ARM là: tiêu thụ điện năng thấp và các chức năng mạnh mẽ, bộ lệnh kép 16-bit / 32-bit / 64-bit và nhiều đối tác. Kích thước nhỏ, tiêu thụ điện năng thấp, chi phí thấp, hiệu suất cao; hỗ trợ bộ lệnh kép Thumb (16-bit) / ARM (32-bit), tương thích với các thiết bị 8-bit / 16-bit; một số lượng lớn các thanh ghi được sử dụng và tốc độ thực hiện lệnh nhanh hơn; Hầu hết các hoạt động dữ liệu được hoàn thành trong các thanh ghi; chế độ địa chỉ linh hoạt và đơn giản, và hiệu quả thực thi cao; độ dài hướng dẫn là cố định.

Các sản phẩm bo mạch lõi nhúng AMR series của Si NuclearCông nghệ tận dụng tốt những ưu điểm này của nền tảng ARM. Các thành phần CPU CPU là phần quan trọng nhất của bo mạch lõi, bao gồm bộ phận số học và bộ điều khiển. Nếu bo mạch lõi RK3399 so sánh một máy tính với một con người, thì CPU chính là trái tim của anh ta, và vai trò quan trọng của nó có thể được nhìn thấy từ điều này. Cho dù là loại CPU nào, cấu trúc bên trong của nó có thể được tóm tắt thành ba phần: khối điều khiển, khối logic và khối lưu trữ.

Ba bộ phận này phối hợp với nhau để phân tích, phán đoán, tính toán và điều khiển công việc phối hợp của các bộ phận khác nhau trong máy tính.

Bộ nhớ Bộ nhớ là một thành phần được sử dụng để lưu trữ các chương trình và dữ liệu. Đối với máy tính, chỉ cần có bộ nhớ thì nó mới có chức năng nhớ để đảm bảo hoạt động bình thường. Có nhiều loại kho, có thể chia thành kho chính và kho phụ tùy theo mục đích sử dụng. Bộ nhớ chính còn được gọi là bộ nhớ trong (gọi tắt là bộ nhớ) và bộ nhớ phụ cũng được gọi là bộ nhớ ngoài (gọi là bộ nhớ ngoài). Lưu trữ bên ngoài thường là phương tiện từ tính hoặc đĩa quang, chẳng hạn như đĩa cứng, đĩa mềm, băng, CD, v.v., có thể lưu trữ thông tin trong thời gian dài và không dựa vào điện để lưu trữ thông tin mà được điều khiển bởi các thành phần cơ học, tốc độ chậm hơn nhiều so với tốc độ của CPU.

Bộ nhớ đề cập đến thành phần lưu trữ trên bo mạch chủ. Nó là thành phần mà CPU trực tiếp giao tiếp và sử dụng nó để lưu trữ dữ liệu. Nó lưu trữ dữ liệu và chương trình hiện đang được sử dụng (nghĩa là đang thực thi). Bản chất vật chất của nó là một hoặc nhiều nhóm. Một mạch tích hợp với các chức năng đầu vào và đầu ra dữ liệu và lưu trữ dữ liệu. Bộ nhớ chỉ được sử dụng để lưu trữ tạm thời các chương trình và dữ liệu. Khi tắt nguồn hoặc mất điện, các chương trình và dữ liệu trong đó sẽ bị mất.

Có ba tùy chọn cho kết nối giữa bo mạch lõi và bo mạch dưới cùng: đầu nối bo mạch với bo mạch, ngón tay vàng và lỗ đóng dấu. Nếu giải pháp kết nối board-to-board được áp dụng, ưu điểm là: dễ dàng cắm và rút. Nhưng có những khuyết điểm sau: 1. Hiệu suất địa chấn kém. Đầu nối bo mạch chủ dễ bị nới lỏng do rung động, điều này sẽ hạn chế ứng dụng của bo mạch chủ trong các sản phẩm ô tô. Để cố định bo mạch lõi có thể sử dụng các phương pháp như đổ keo, vặn vít, hàn dây đồng, cài kẹp nhựa, oằn nắp che chắn. Tuy nhiên, mỗi loại sẽ bộc lộ nhiều khuyết điểm trong quá trình sản xuất hàng loạt, dẫn đến tỷ lệ phế phẩm tăng lên.

2. Không thể sử dụng cho các sản phẩm mỏng và nhẹ. Khoảng cách giữa bảng lõi và tấm đáy cũng đã tăng lên ít nhất 5mm, và bảng lõi như vậy không thể được sử dụng để phát triển các sản phẩm mỏng và nhẹ.

3. Hoạt động của trình cắm có thể gây ra hư hỏng bên trong cho PCBA. Diện tích của bảng lõi rất lớn. Khi chúng ta kéo bảng lõi ra, trước tiên chúng ta phải dùng lực nâng một bên, sau đó kéo bên kia ra. Trong quá trình này, sự biến dạng của bo mạch lõi PCB là không thể tránh khỏi, có thể dẫn đến hàn. Nội thương như nứt điểm. Các mối hàn bị nứt sẽ không gây ra vấn đề trong ngắn hạn, nhưng trong quá trình sử dụng lâu dài, chúng có thể dần dần tiếp xúc kém do rung động, oxy hóa và các lý do khác, tạo thành mạch hở và gây ra hỏng hóc hệ thống.

4. Tỷ lệ lỗi của sản xuất hàng loạt bản vá là cao. Các đầu nối board-to-board với hàng trăm chân cắm rất dài, và các lỗi nhỏ giữa đầu nối và PCB sẽ tích tụ. Trong giai đoạn hàn nóng chảy lại trong quá trình sản xuất hàng loạt, ứng suất bên trong được tạo ra giữa PCB và đầu nối, và ứng suất bên trong này đôi khi kéo và làm biến dạng PCB.

5. Khó khăn trong quá trình thử nghiệm trong quá trình sản xuất hàng loạt. Ngay cả khi sử dụng đầu nối bo mạch với cao độ 0,8mm, vẫn không thể tiếp xúc trực tiếp với đầu nối bằng ống nối, điều này gây khó khăn cho việc thiết kế và sản xuất vật cố định thử nghiệm. Mặc dù không có khó khăn nào không thể vượt qua, nhưng tất cả những khó khăn cuối cùng sẽ được thể hiện là chi phí tăng lên, và lông cừu phải đến từ bầy cừu.

Nếu giải pháp ngón tay vàng được áp dụng, những ưu điểm là: 1. Cắm và rút phích cắm rất tiện lợi. 2. Giá thành của công nghệ ngón tay vàng rất thấp khi sản xuất hàng loạt.

Nhược điểm là: 1. Vì phần ngón tay vàng cần được mạ điện vàng nên giá của quy trình vàng ngón tay rất đắt khi sản lượng thấp. Quy trình sản xuất của nhà máy PCB giá rẻ không đủ tốt. Có rất nhiều vấn đề với các bo mạch và chất lượng sản phẩm không thể được đảm bảo. 2. Nó không thể được sử dụng cho các sản phẩm mỏng và nhẹ như đầu nối bo mạch. 3. Bo mạch phía dưới cần có khe cắm card đồ họa máy tính xách tay chất lượng cao, điều này làm tăng giá thành của sản phẩm.

Nếu sơ đồ lỗ tem được thông qua, những nhược điểm là: 1. Khó tháo rời. 2. Diện tích bo mạch lõi quá lớn và có nguy cơ bị biến dạng sau khi hàn lại và có thể phải hàn thủ công với bo mạch dưới cùng. Tất cả những thiếu sót của hai chương trình đầu tiên không còn nữa.

5. Bạn sẽ cho tôi biết thời gian giao hàng của bảng lõi?
Thinkcore trả lời: Đơn đặt hàng mẫu hàng loạt nhỏ, nếu còn hàng, khoản thanh toán sẽ được vận chuyển trong vòng ba ngày. Các đơn đặt hàng với số lượng lớn hoặc đơn đặt hàng tùy chỉnh có thể được vận chuyển trong vòng 35 ngày trong các trường hợp bình thường
