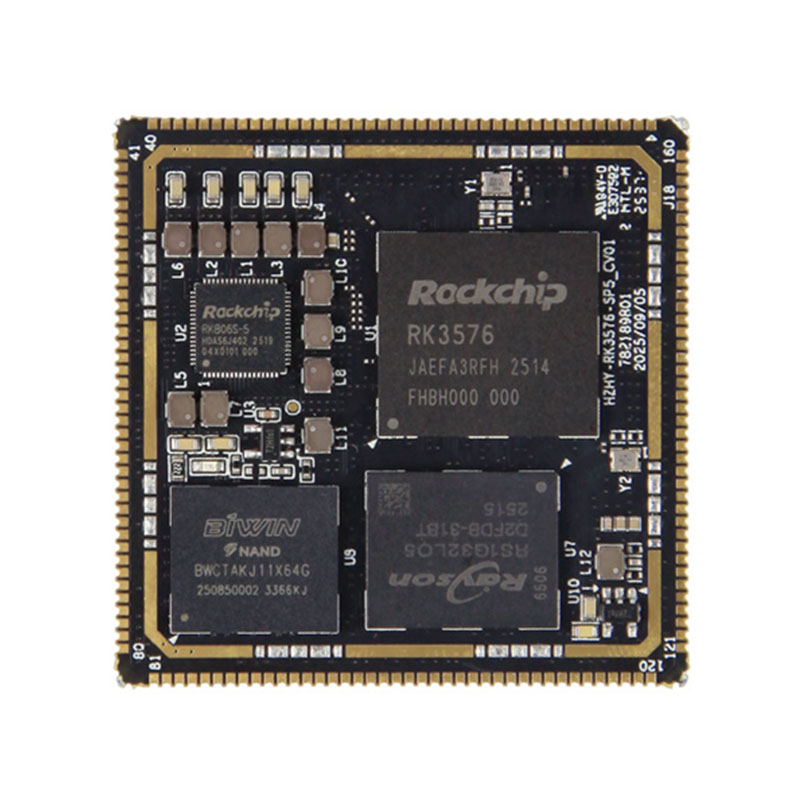

Rockchip RK3576 SOM

Cốt lõi của RK3576 SOM là cấu hình CPU tám nhân mạnh mẽ, bao gồm bốn lõi Cortex‑A72 chạy ở tốc độ 2,2 GHz và bốn lõi Cortex‑A53 ở tốc độ 1,8 GHz. Kiến trúc không đồng nhất big.LITTLE này cho phép cân bằng tải thông minh, đảm bảo hiệu suất vượt trội cho đa tác vụ phức tạp, đồng thời tối ưu hóa hiệu quả sử dụng năng lượng cho hoạt động mở rộng—rất quan trọng đối với môi trường công nghiệp có yêu cầu nghiêm ngặt về năng lượng.

Được trang bị NPU 6TOPS@INT8, RK3576 SOM vượt trội trong khả năng suy luận AI trên thiết bị. Nó hỗ trợ các hoạt động có độ chính xác hỗn hợp bao gồm INT4, INT8 và FP16, đồng thời hoàn toàn tương thích với các khung học sâu chính thống như TensorFlow và PyTorch. Điều này cho phép các nhà phát triển triển khai liền mạch các ứng dụng AI như thị giác máy tính, nhận dạng giọng nói và phân tích biên mà không cần dựa vào điện toán đám mây, giảm độ trễ và tăng cường quyền riêng tư dữ liệu.

GPU Mali‑G52 MC3 tích hợp nâng cao hơn nữa khả năng đồ họa và đa phương tiện của SOM. Hỗ trợ các tiêu chuẩn công nghiệp như OpenGL ES 3.2 và Vulkan 1.2, nó cho phép kết xuất 3D mượt mà, xử lý video độ phân giải cao và trực quan hóa giao diện người dùng nâng cao—hoàn hảo cho các ứng dụng như HMI công nghiệp, bảng hiệu kỹ thuật số và hệ thống giám sát thông minh.

Là một giải pháp cấp công nghiệp, RK3576 SOM được thiết kế để đáp ứng nhu cầu khắt khe của môi trường công nghiệp, đảm bảo hoạt động ổn định ngay cả trong điều kiện khắc nghiệt. Chúng tôi cung cấp các dịch vụ tùy chỉnh OEM và ODM linh hoạt phù hợp với yêu cầu dự án cụ thể của bạn, bao gồm cấu hình giao diện tùy chỉnh, tùy chọn bộ nhớ và tối ưu hóa phần mềm. Cho dù bạn cần bo mạch lõi RK3576 tiêu chuẩn hay bo mạch nhúng được tùy chỉnh hoàn toàn, giải pháp của chúng tôi sẽ đẩy nhanh chu kỳ phát triển sản phẩm của bạn và giảm thời gian đưa sản phẩm ra thị trường.

Chọn Rockchip RK3576 SOM để có nền tảng nhúng hiệu suất cao, đáng tin cậy, kết hợp độ bền cấp công nghiệp, điện toán AI mạnh mẽ và khả năng tùy chỉnh linh hoạt—mở ra những khả năng mới cho các ứng dụng biên thông minh của bạn.

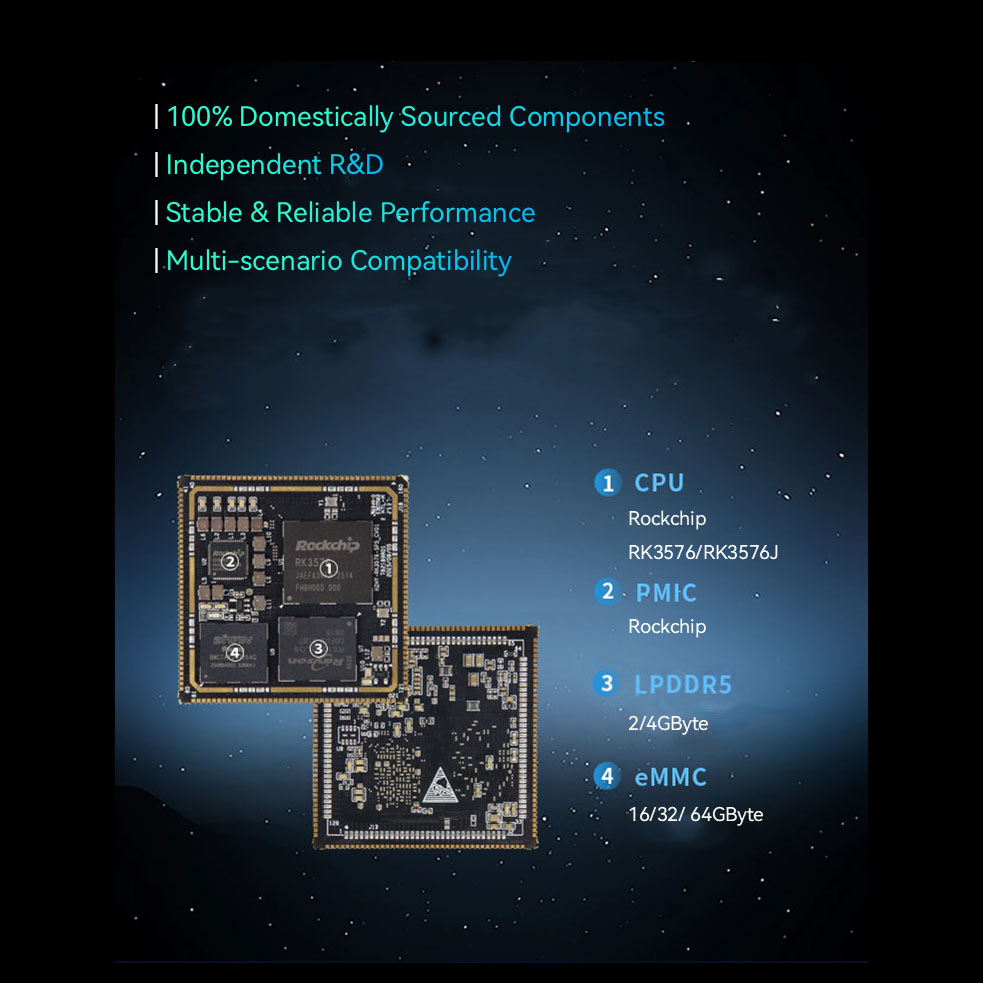

Thông số phần cứng RK3576 SOM

● CPU: Bộ xử lý lõi tứ Cortex-A72 + Bộ xử lý lõi tứ Cortex-A53

● Tốc độ xung nhịp: 2.2GHz

● Bộ nhớ: 2/4GB LPDDR5 (Dung lượng thay đổi tùy theo phiên bản đã mua)

● EMMC: eMMC 32/64GB (Dung lượng thay đổi tùy theo phiên bản đã mua)

● Xử lý đa phương tiện: Hỗ trợ bộ giải mã 4K@120fps H.265, VP9, ​​AVS2 và AV1; hỗ trợ bộ giải mã H.264 4K@60fps; hỗ trợ bộ mã hóa 4K@60fps H.264 và H.265, bộ mã hóa/giải mã JPEG chất lượng cao

● Bộ xử lý đồ họa: ARM Mali-G52-MC3

● NPU: NPU độc lập tích hợp, sức mạnh tính toán 6 TOPS @INT8

● Kích thước: 45mm x 45mm

● Giao diện: Giao diện lỗ tem, 288 chân

● Nhiệt độ: -40°C~+85°C / 0°C~+70°C

● Điện áp hoạt động: 5V

● Hệ điều hành: Linux, Ubuntu

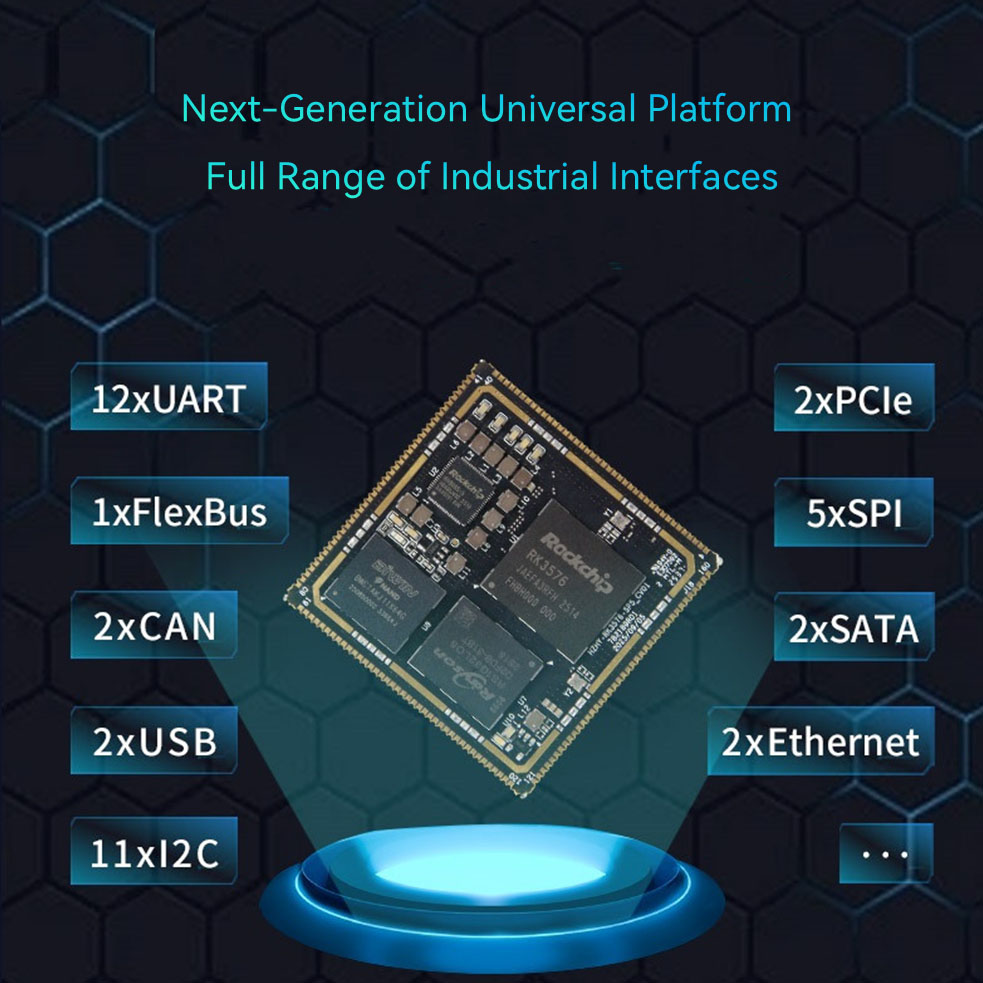

Thông số chức năng SOM RK3576

● SDMMC (2 kênh): Hỗ trợ giao thức SDI03.0 và giao thức MMCV4.51. Chiều rộng bus dữ liệu 4 dây; hỗ trợ chế độ SDR104, tốc độ tối đa 200 MHz. Lưu ý: Chỉ SDMMC0 hỗ trợ Khởi động hệ thống và được mặc định là chức năng thẻ SD;

hỗ trợ nâng cấp chương trình cơ sở qua thẻ SD khi EMMC/UFS trống và cũng hỗ trợ nâng cấp chương trình cơ sở của EMMC/UFS qua thẻ SD sau khi khởi động EMMC/UFS; SDMMC0 định cấu hình đầu ra VCCIO_SD_S0 thành 1.8V hoặc 3.3V theo chế độ hoạt động ngoại vi và thực tế; SDMMC1 là 3,3V; một số tài nguyên pin được ghép kênh.

● SARADC (≤7 kênh): Độ phân giải SARADC là 12 bit, tốc độ 1MS/s, dải điện áp đầu vào là 0~1,8V; Lưu ý: SARADC_VINO_BOOT được dành riêng để thiết lập trình tự khởi động SYSTEMBOOT và không thể sử dụng cho các chức năng khác; SARADC_VIN1 được mặc định là cổng lấy mẫu đầu vào giá trị khóa và được ghép kênh làm nút Chế độ khôi phục (không thể sửa đổi);

SARADC_VIN2 là ID phần cứng bo mạch, không mang ra ngoài; SARADC_VIN3 được ghép kênh để phát hiện âm thanh;

SARADC_VIN4~7 có thể được sử dụng trực tiếp.

● USB (2 kênh): Lưu ý: USB2_OTG0 là cổng ghi chương trình cơ sở mặc định cho RK3576, vui lòng đảm bảo đặt trước giao diện này trong ứng dụng; USB3 và USB2.0OTG chỉ có thể hoạt động đồng thời như Thiết bị hoặc Máy chủ; tín hiệu SS (5Gbps) của USB3OTG0 được ghép kênh với DP1.4; tín hiệu SS (5Gbps) của USB3OTG1 được ghép kênh với PCIE1 hoặc SATA1 và không thể sử dụng chức năng USB khi được đặt thành chức năng PCIE hoặc SATA;

● SATA (2 kênh): Hỗ trợ chức năng SATA PM, mỗi cổng có thể hỗ trợ 5 thiết bị; hỗ trợ SATA 1,5Gb/s, SATA 3,0Gb/s, SATA 6,0Gb/s; hỗ trợ eSATA.

Lưu ý: Bộ điều khiển SATA0 và PCIe0 được ghép kênh; Bộ điều khiển SATA1 và PCIe1 hoặc USB3_OTG1 được ghép kênh;

● PCIe (2 kênh): 2 bộ điều khiển PCIe 2.1, cả hai đều chỉ hỗ trợ chế độ RC;

Lưu ý: Bộ điều khiển PCIe0 và SATA0 được ghép kênh; Bộ điều khiển PCIe1 và SATA1 hoặc USB3_OTG1 được ghép kênh;

● MIPI DPHY CSI RX (2 kênh): 2 cổng MIPI DPHY CSI RX, hỗ trợ chế độ MIPI-CSI 2/4 làn;

Lưu ý: Hiện tại chưa hỗ trợ chia thành chế độ 2 làn + 2 làn; có thể kết nối tối đa 2 camera;

● MIPI DCPHY CSI RX (kênh 1): 1 cổng MIPI DCPHY CSI RX, hỗ trợ chế độ MIPI-DPHY 1/2/4 làn hoặc chế độ 0/1/2 Trio MIPI-CPHY;

● Lưu ý: Không hỗ trợ chia thành chế độ 2 làn + 2 làn; TX và RX của MIPI DCPHY Combo PHY chỉ có thể được cấu hình đồng thời ở chế độ DPHY TX và DPHY RX hoặc đồng thời ở chế độ CPHY TX và CPHY RX. CIF (kênh 1): Giao diện DVP 16 bit tối đa 1 kênh, hỗ trợ 8/10/12/16-bit;

Lưu ý: Giao diện 3.3V, một số tài nguyên pin được chia sẻ;

● HDMI TX (kênh 1): Hỗ trợ lên tới HDMI 2.1, hỗ trợ tối đa 4K@120Hz, hỗ trợ chế độ HDMI FRL và tương thích ngược với chế độ HDMI TMDS;

Lưu ý: Được chia sẻ với bộ điều khiển eDP;

● eDP (kênh 1): Hỗ trợ lên tới eDP 3.1, hỗ trợ tối đa 4K@60Hz, hỗ trợ chế độ Lane 1/2/4, không hỗ trợ Hoán đổi; Lưu ý: Được chia sẻ với bộ điều khiển eDP;

● MIPI DCPHYCSI TX (kênh 1): 1 cổng MIPI DCPHYCSI RX, hỗ trợ chế độ 1/2/3/4 Lanes MIPI-DPHY hoặc chế độ 0/1/2 Trio MIPI-CPHY;

● Lưu ý: Không hỗ trợ chia thành chế độ 2Lane+2Lane; MIPI DCPHY Combo PHY's TX và RX chỉ có thể được cấu hình đồng thời ở chế độ DPHY TX, DPHY RX hoặc đồng thời ở chế độ CPHY TX, CPHY RX.

● DP (kênh 1): Hỗ trợ lên tới eDP 3.1, hỗ trợ tối đa 4K@120Hz, hỗ trợ chế độ Lane 1/2/4, hỗ trợ Hoán đổi;

Lưu ý: Được chia sẻ với tín hiệu SS của USB3OTG0;

● LCD (kênh 1): Hỗ trợ chế độ RGB 24 bit, độ phân giải tối đa 1920x1080@60Hz; hỗ trợ chế độ BT1120 16 bit, độ phân giải tối đa 1920x1080@60Hz; hỗ trợ chế độ BT656 8 bit, độ phân giải tối đa 720x576@60Hz; Lưu ý: Một số tài nguyên pin được chia sẻ.

● EBC (kênh 1): Hỗ trợ đầu ra 8 bit/16 bit, tối đa 32 mức thang độ xám, độ phân giải tối đa 2560x1920@85Hz;

Lưu ý: Một số tài nguyên pin được chia sẻ.

● Âm thanh (9 kênh): 5 nhóm SAI, hỗ trợ chế độ chính-phụ, độ rộng 8 đến 32 bit và tốc độ lấy mẫu lên tới 48kHz; 2 nhóm PDM, chế độ chính, hỗ trợ khả năng đầu vào 8 kênh, độ rộng 16 đến 32 bit và tốc độ lấy mẫu lên tới 192kHz; 2 nhóm SPDIFTX; 1 nhóm DSMPWMAudio;

Lưu ý: Bốn mô-đun ASRC (Bộ chuyển đổi tốc độ mẫu không đồng bộ) được cung cấp để chuyển đổi tốc độ mẫu dữ liệu âm thanh; giao diện 1.8V/3.3V, một số tài nguyên pin được chia sẻ;

● Ethernet (2 kênh): Hỗ trợ 2 giao diện RGMII với tốc độ truyền dữ liệu 10/100/1000Mbps.

Lưu ý: Giao diện 3.3V RGMII/RMII, một số tài nguyên pin được chia sẻ.

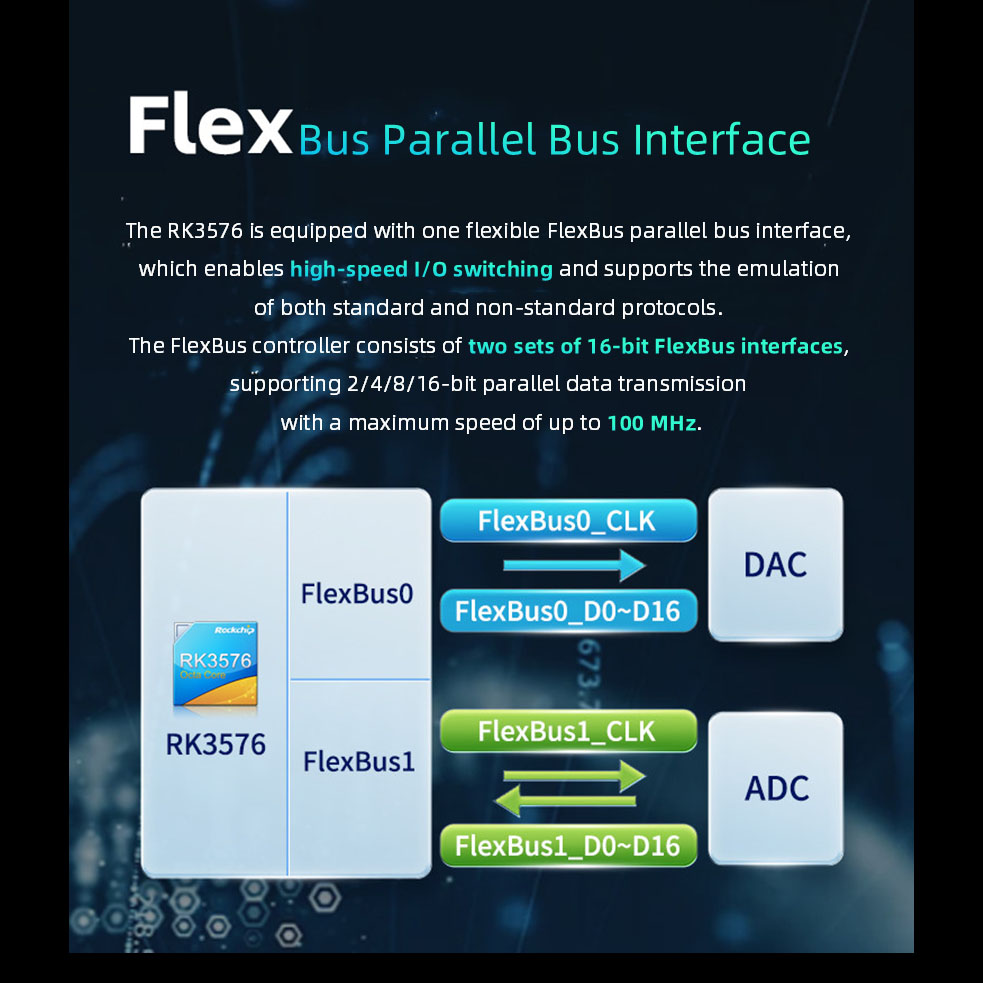

● FlexBus (kênh 1): Hỗ trợ một giao diện bus song song linh hoạt - Giao diện FlexBus, có thể đạt được chuyển đổi I/O tốc độ cao và có thể mô phỏng một số giao thức tiêu chuẩn hoặc giao thức không thường xuyên. Kịch bản ứng dụng điển hình là sự kết hợp giữa ADC 16 bit tốc độ cao và DAC 16 bit.

Lưu ý: Giao diện 3.3V, một số tài nguyên pin được chia sẻ.

● DSMC (kênh 1): Giao diện nối tiếp tốc độ dữ liệu kép. Chủ yếu được sử dụng trong giao tiếp thiết bị PSRAM hoặc giao tiếp ngoại vi của LocalBus (chẳng hạn như FPGA). Lưu ý: Giao diện 3.3V, một số tài nguyên pin được chia sẻ.

● UART (12 kênh): Tốc độ truyền được hỗ trợ tối đa là 8Mbps.

Lưu ý: Giao diện 1.8V/3.3V, một số tài nguyên pin được chia sẻ.

● I³C (2 kênh): Hỗ trợ chế độ địa chỉ 7 bit và 10 bit, tốc độ tối đa lên tới 12,5 Mbit/s, tương thích với bus I2C, tốc độ tối đa lên tới 400 Kbit/s. Lưu ý: Giao diện 1.8V/3.3V, một số tài nguyên pin được chia sẻ.

● I²C (11 kênh): Hỗ trợ chế độ địa chỉ 7 bit và 10 bit, với tốc độ tối đa lên tới 400 Kbit/s.

Lưu ý: Giao diện 1.8V/3.3V, một số tài nguyên pin được chia sẻ. SPI (5 kênh): Chế độ chính/phụ có thể định cấu hình. Lưu ý: Giao diện 1.8V/3.3V, một số tài nguyên pin được chia sẻ.

● CAN (2 kênh): Hỗ trợ CAN-FD; hỗ trợ 1Mbps.

Lưu ý: Giao diện 1.8V/3.3V, một số tài nguyên pin được chia sẻ.

●PWM (3 kênh): 3 bộ điều khiểnPWM độc lập, hỗ trợ tối đa 16 kênhPWM, bộ đếm thời gian/bộ đếm 32 bit.

Lưu ý: Giao diện 1.8V/3.3V, một số tài nguyên pin được chia sẻ.

Lưu ý: Một số tài nguyên pin được ghép kênh. Vui lòng tham khảo Bảng so sánh chức năng pin để biết chi tiết.

Liên hệ với chúng tôi để lấy mẫu và biết thêm thông tin!

Ưu điểm dịch vụ

Đơn hàng tối thiểu: 1 chiếc | Hỗ trợ đơn đặt hàng số lượng lớn | SDK miễn phí | Hỗ trợ kỹ thuật miễn phí | Tùy chỉnh được chấp nhận

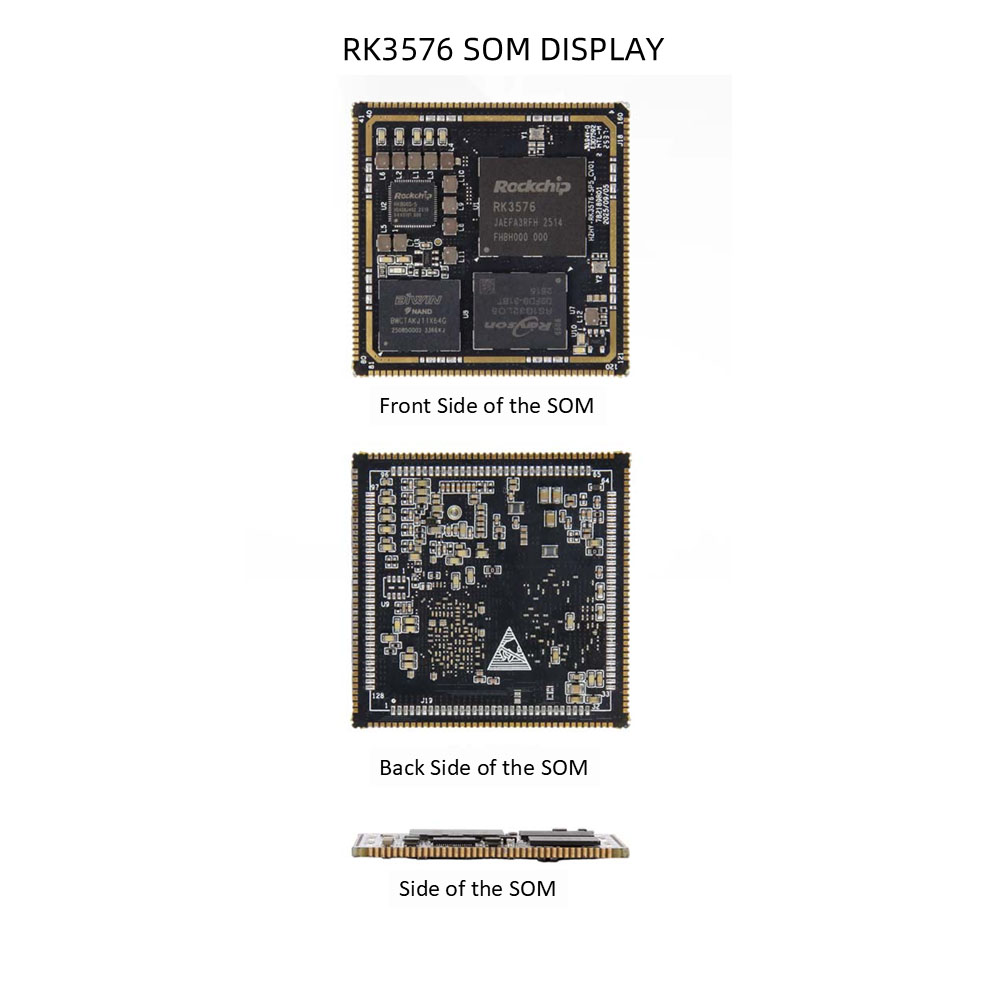

Chi tiết SOM RK3576
