RK3568 Board to Board bo mạch chủ

Có thể sử dụng bo mạch chủ lên bảng này (giao diện BTB) như một máy tính một bảng hiệu suất cao và bo mạch chủ nhúng để hiển thị, điều khiển, truyền mạng, lưu trữ tệp, điện toán cạnh và các kịch bản khác.

Sử dụng RockChiprk3568 (cấp thương mại)/RK3568J (Lớp công nghiệp) làm chip chính, nó áp dụng công nghệ xử lý 22nm, với tần số tối đa là 2.0GHz, bộ xử lý corpacy có thể hỗ trợ được sử dụng cho các ứng dụng trí tuệ nhân tạo nhẹ.

Cung cấp nhiều kết hợp bộ nhớ và lưu trữ để lựa chọn, cấu hình phần cứng trên tàu cân bằng, phạm vi rộng của các ứng dụng

Công suất điện toán NPU độc lập tích hợp có thể đạt 1TOP (3568J là 512MacNPU), có thể được sử dụng cho các ứng dụng trí tuệ nhân tạo nhẹ.

Nó có tích hợp cao và giao diện mở rộng phong phú, và được trang bị các cổng Ethernet Gigabit kép, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, giao diện màn hình MIPI, giao diện camera MIPI, giao diện AUDIO và các thiết bị khác nhau, có thể tạo ra các phương pháp tạo toàn bộ.

Chính thức hỗ trợ các hình ảnh hệ điều hành Andriod 11, Debain, Ubuntu và có thể được áp dụng cho nhiều môi trường ứng dụng khác nhau.

Nguồn hoàn toàn mở, cung cấp các hướng dẫn chính thức, các gói phát triển trình điều khiển SDK hoàn chỉnh, sơ đồ thiết kế và các tài nguyên khác, bạn có thể dễ dàng bắt đầu mà không bị ngõ cụt.

Đặc trưng

1. Sẵn sàng để sử dụng, hỗ trợ nhiều hệ điều hành, cho dù đó là phát triển hay giải trí, nó có thể dễ dàng thỏa mãn!

2. Giao diện Ethernet Gigabit kép, Hỗ trợ điều chỉnh điện áp động

3. NPU độc lập tích hợp, sức mạnh tính toán có thể đạt 512mac/1Tops

Hỗ trợ chuyển đổi một cú nhấp chuột của các mô hình kiến ​​trúc chính, có thể được sử dụng cho các ứng dụng trí tuệ nhân tạo nhẹ

4. Khả năng phân tích hình ảnh mạnh mẽ, Dễ dàng giải mã 4K hỗ trợ 4K@60 Khung H.264 \ H.265 \ VP9 Giải mã định dạng và khung 1080p60 H.264 \ H.265

5. Hiển thị màn hình kép, độ phân giải cao và di động

Hỗ trợ hiển thị màn hình kép, hỗ trợ lên tới 4K60 Khung + 1080p60 khung hình ảnh cùng một lúc

Với các giao diện mở rộng phong phú để đáp ứng các nhu cầu bên ngoài khác nhau

Tham số

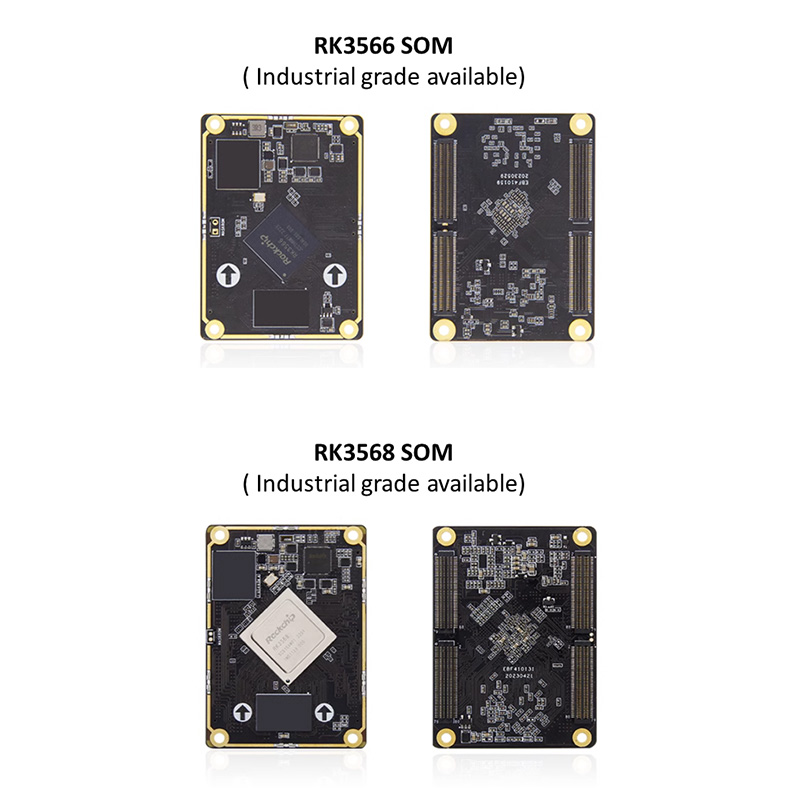

Bo mạch chủ này bao gồm bảng lõi RK3568/ RK3568J+ Baseboard với hình thức bảng lên bảng. Vì vậy, bảng cơ sở tương thích với bảng lõi RK3568/ RK3568J của chúng tôi và bảng lõi RK3566/ RK3566J của chúng tôi.

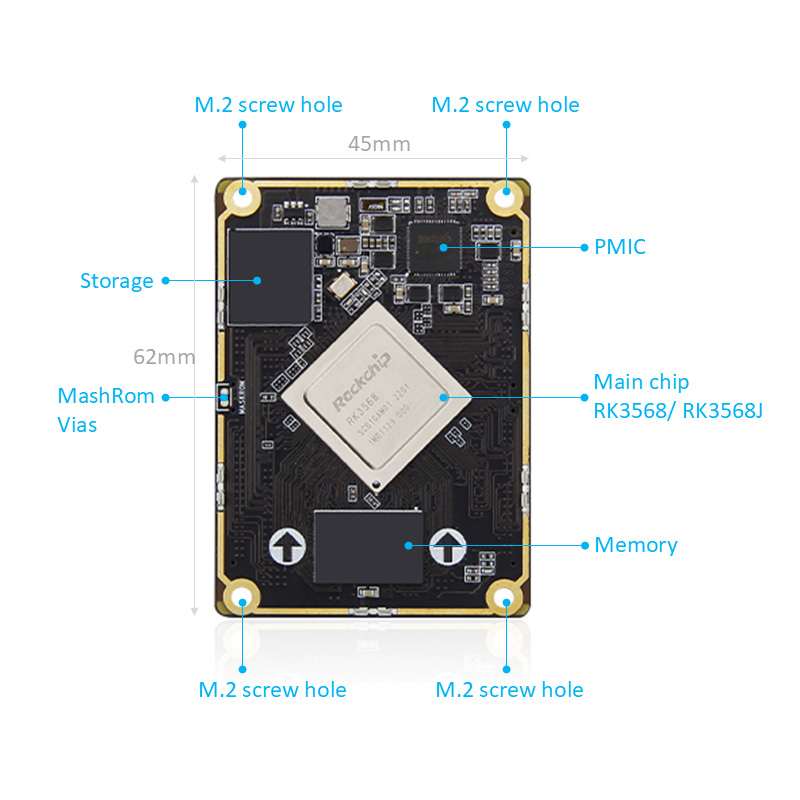

RK3568 Cấu hình phần cứng bảng lõi BTB

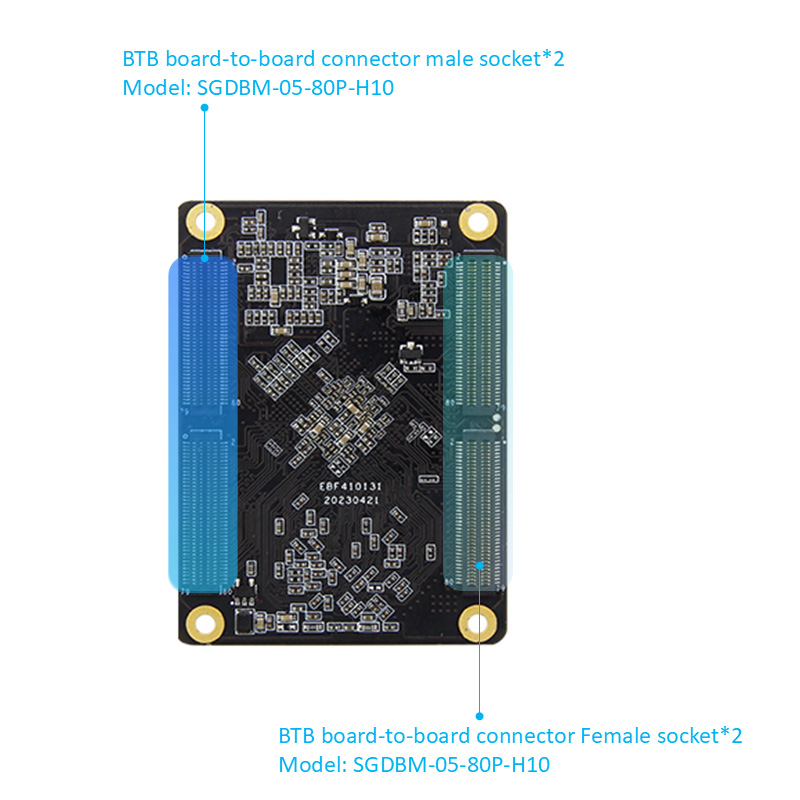

Đầu nối: Nam: SGDBM-05-80P-H10 Nữ: SGDBF-05-80P-H30

Chip chính: RK3568/RK3568J (Cortex-A55, 2GHZ, Mali-G52))

IO: BTB dẫn đến 320 chân, khoảng cách 0,5mm, dẫn đến tất cả I0

Bộ nhớ: 1/2/4/8GB, LPDDR4/4X, 1560 MHz

Lưu trữ: 8/32/64/128GB, EMMC

Cấu hình phần cứng btb RK3568 BTB

Đầu nối: Nam: SGDBM-05-80P-H10 Nữ: SGDBF-05-80P-H30

Giao diện nguồn: đầu vào DC 12V@1A (1A trở lên)

Ethernet: Cổng Ethernet thích ứng 10/100/1000m*2

HDMI: Giao diện màn hình HDMI2.0, hỗ trợ màn hình màn hình kép, Độ phân giải tối đa 4096*2160@60Hz

MIPI-DSI: Giao diện màn hình MIPI*2, có thể được cắm vào màn hình Wildfire MIPI, Hỗ trợ màn hình kép Hiển thị: Chế độ MIPI Một độ phân giải tối đa 1920*1080@60Hz

MIPI-CSI: Giao diện máy ảnh MIPI*2, có thể được cắm vào camera IMX415/OV8858

EDP: Giao diện màn hình EDP1.3*1, Giao diện cảm ứng EDP*1; Hỗ trợ hiển thị màn hình kép

USB2.0: Giao diện loại A*3 (máy chủ); Giao diện Type-C*1 (OTG), cho giao diện Burning Firmware

USB3.0: Giao diện Type-A*1 (máy chủ)

Giao diện M.2: ổ đĩa trạng thái rắn loại M.Key, PCLE3.0*2 làn; có thể được cắm vào đặc tả 2280 NVME Solid State Drive

Giao diện PCLE: Giao diện mini-pcle, có thể được sử dụng với thẻ mạng WiFi có chiều cao đầy đủ hoặc nửa chiều cao, mô-đun 4G hoặc mô-đun giao diện mini-pcle khác

Chủ thẻ SIM: Hàm thẻ SIM cần được sử dụng với mô -đun 4G

Giao diện SATA: Giao diện SATA tiêu chuẩn*1; Giao diện cung cấp năng lượng SATA*1, hỗ trợ đầu ra 12V

Có thể: Có thể*2

ADC: Giao diện mua lại ADC*1

Cổng nối tiếp: Debug Cổng nối tiếp*1 (UART2) Tham số mặc định 1500000-8-N-1; Cổng nối tiếp LVTTL*2 (UART7 & UART9); RS232*2 (UART7 & UART9) rs485*2 (UART3 & UART4)

Chủ thẻ TF: Hỗ trợ hệ thống khởi động thẻ Micro SD (TF), lên tới 512GB

Âm thanh: đầu ra âm thanh, giá đỡ âm thanh 3,5mm*1 (màu xanh lá cây); Đầu vào âm thanh, giá đỡ âm thanh 3,5mm*1 (màu đỏ); Giao diện micrô micrô*1 giao diện loa spk*1, có thể kết nối loa nguồn 1W

Nút: Nút nguồn; nút đặt lại; Nút phục hồi

Máy thu hồng ngoại: Hỗ trợ chức năng điều khiển từ xa hồng ngoại

RTC: ổ cắm điện RTC*1

Giao diện quạt: Hỗ trợ cài đặt quạt 5V để làm mát
