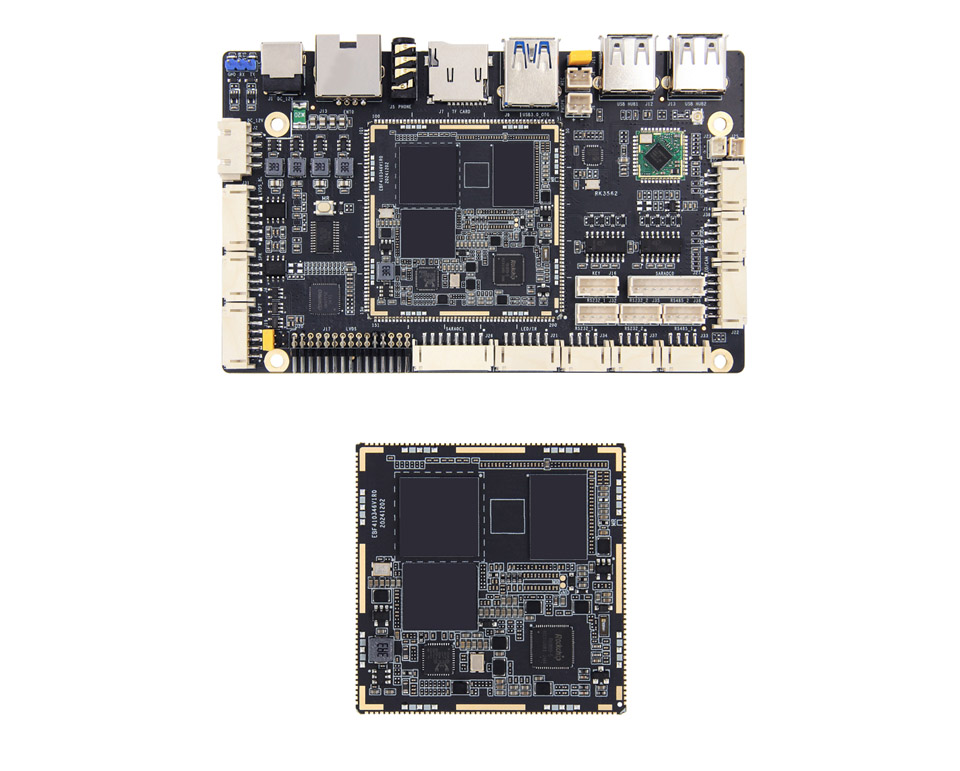

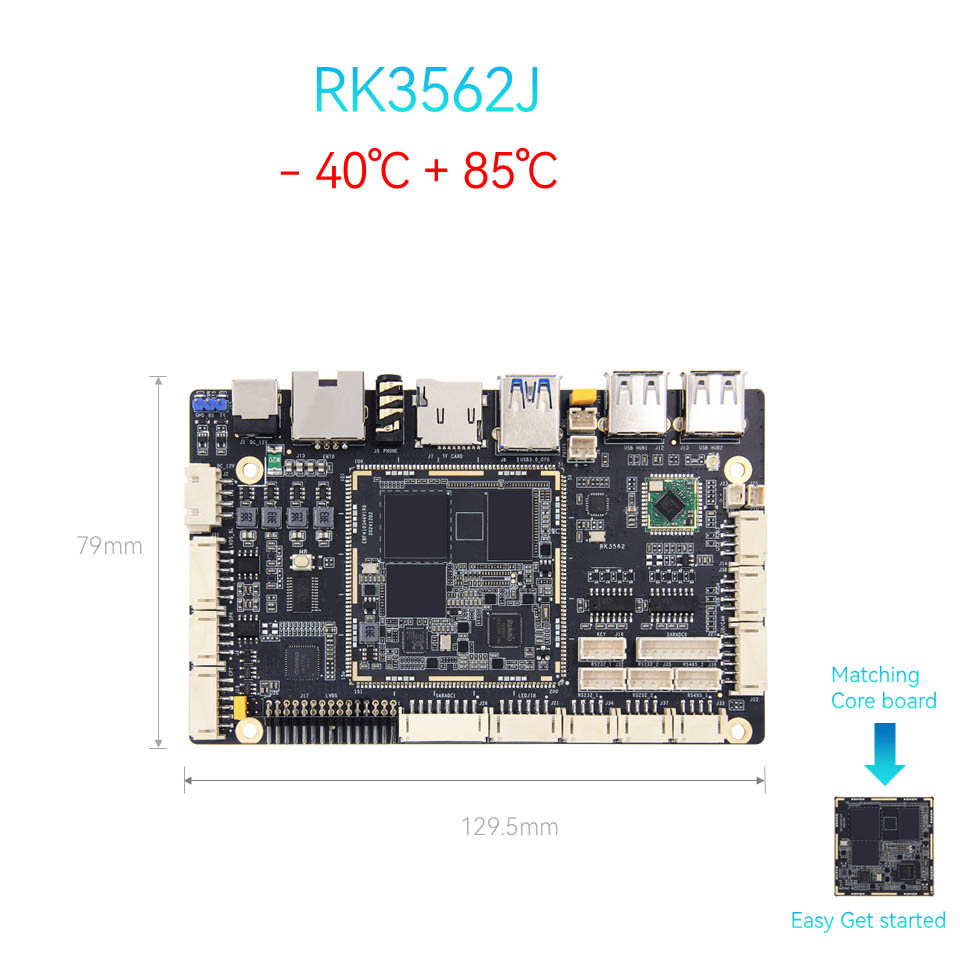

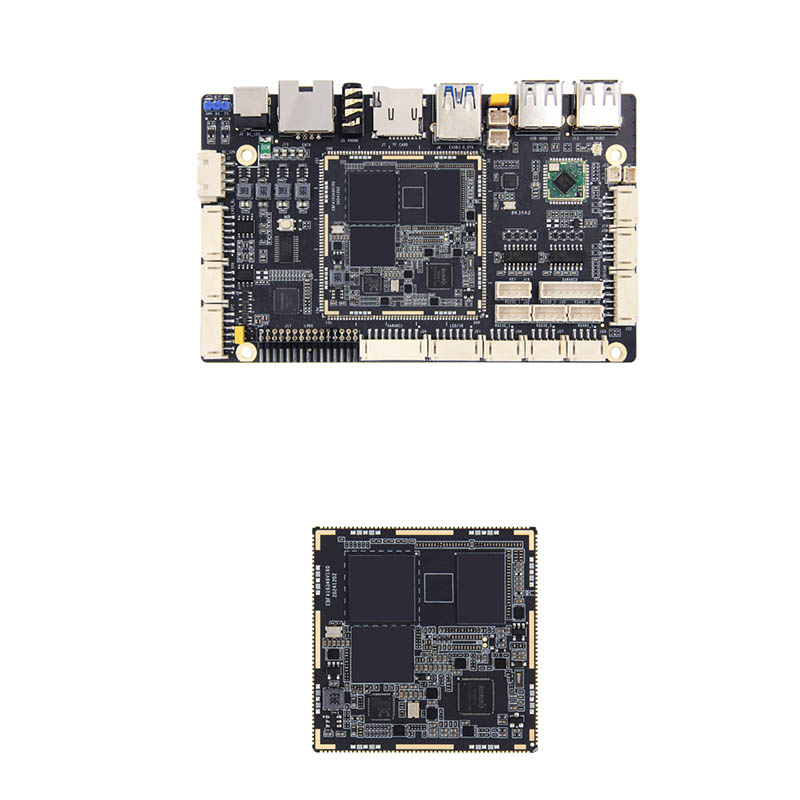

Bảng phát triển RK3562J

Ban phát triển công nghệ tư tưởng RK3562J sử dụng các chip cấp công nghiệp, có thể hoạt động ổn định trong một thời gian dài trong phạm vi nhiệt độ hoạt động từ -40 ° C đến 85 ° C, đáp ứng nhu cầu của các ứng dụng hiển thị thương mại trong các môi trường phức tạp khác nhau, như máy quảng cáo ngoài trời, thiết bị trưng bày ở các trung tâm mua sắm và các địa điểm công cộng khác.

Các tính năng chính:

SOC hiệu suất cao: Rockchip RK3562J Cortex-A55 @ 1.8GHz, lý tưởng cho các biển báo kỹ thuật số, bán lẻ thông minh và kiểm soát công nghiệp.

● Giao diện phong phú: Hỗ trợ màn hình kép qua MIPI CSI/DSI + LVD, USB 3.0 tốc độ cao và Wi-Fi 6 cho kết nối độ trễ cực thấp.

● Thiết kế nguồn mở: Tệp nguồn PCB hỗ trợ nguồn mở và SDK được cung cấp để tùy chỉnh nhanh chóng.

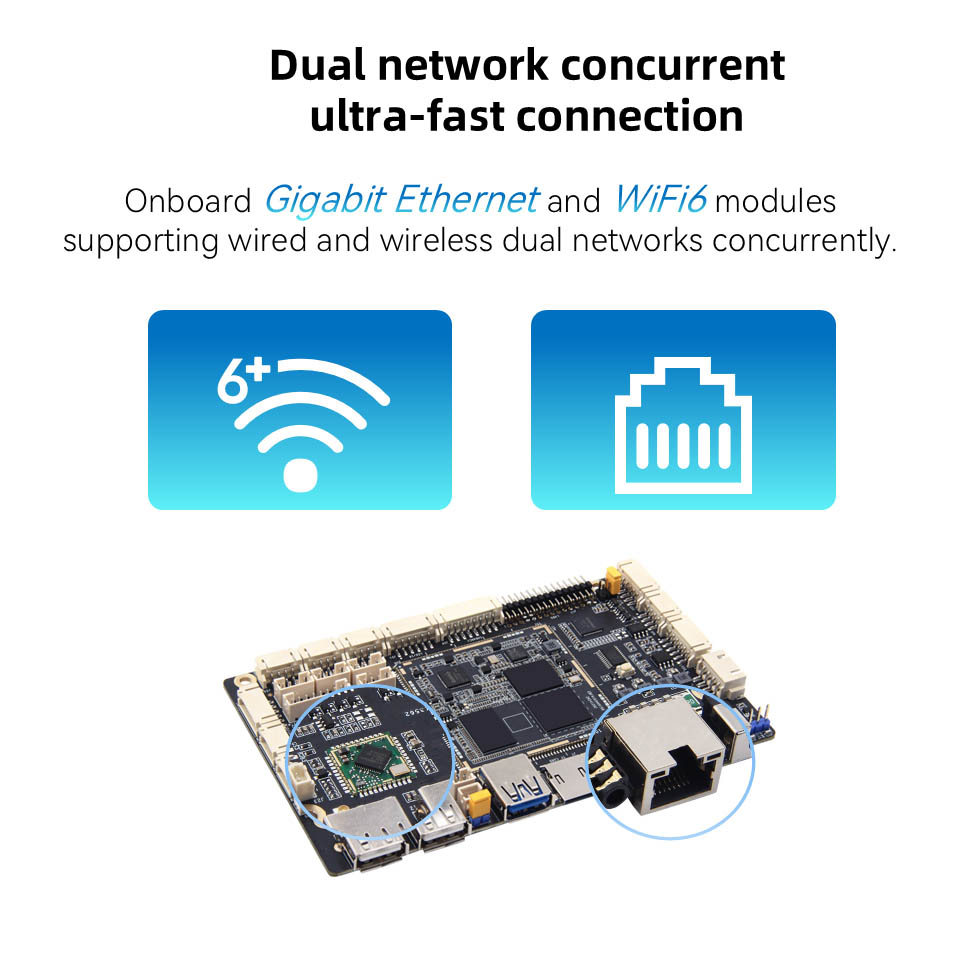

● Cổng Ethernet Gigabit: Cổng Ethernet Gigabit có thể cung cấp hỗ trợ mạng hiệu quả, ổn định và linh hoạt cho các bảng hiển thị thương mại và các thiết bị khác

● Độ tin cậy cấp thương mại: Hỗ trợ Android/Linux ổn định, được điều chỉnh cho các bảng hiệu kỹ thuật số 24/7 và các thiết bị AIOT Edge.

● Hình ảnh hệ điều hành chính thức của hỗ trợ chính thức: chẳng hạn như Android, Debian và Ubuntu, có thể được áp dụng cho hơn 6 môi trường ứng dụng khác nhau.

Tại sao chọn chúng tôi?

Phần cứng có nguồn gốc mở: Sửa đổi ván chân tường tự do không có rào cản cấp phép.

Hỗ trợ kỹ thuật: Hỗ trợ kỹ thuật trực tuyến để giúp tăng tốc phát triển và hỗ trợ cho các tích hợp OEM/ODM.

Hiệu quả về chi phí: Giải pháp sẵn sàng để triển khai với thời gian tiếp thị nhanh hơn so với các đối thủ cạnh tranh.

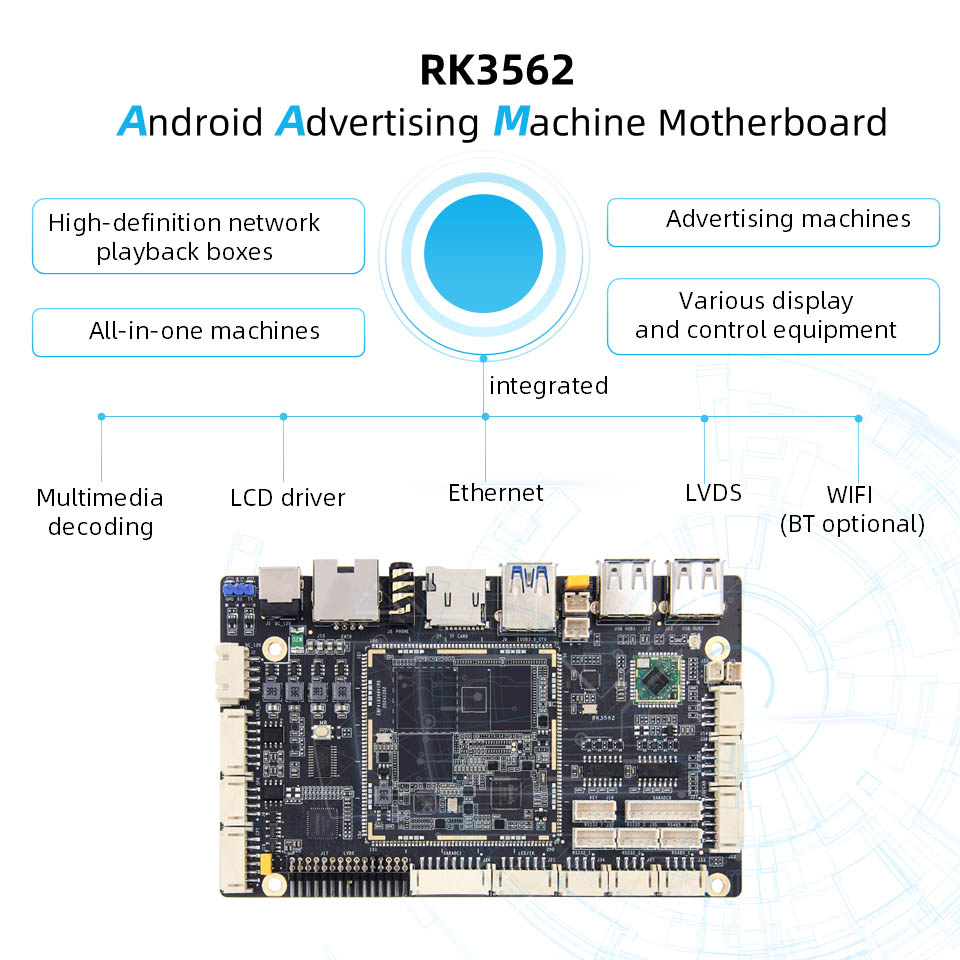

Ứng dụng: Kiosks tương tác, người chơi quảng cáo, hộp phát trực tiếp, quảng cáo tất cả trong một màn hình thương mại, máy phát sóng trực tiếp

Thông số sản phẩm:

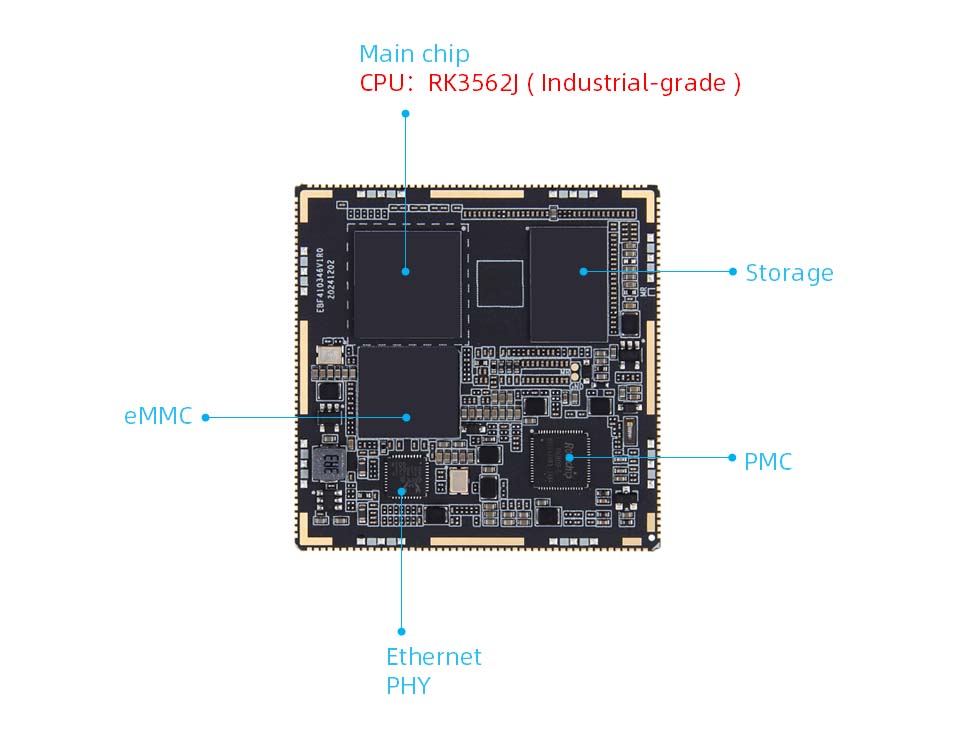

Cấu hình phần cứng bảng lõi RK3562J

● Chip chính

Mô hình: RK3562/RK3562J

CPU: Cortex-A53 lõi tứ, lên đến 2.0GHz

GPU: Mali-G52

NPU: Công suất tính toán 1Tops (RK3562J cấp công nghiệp không có NPU)

● Bộ nhớ: 1/2/4/8GB, LPDDR4/4X (có thể tùy chỉnh)

● Lưu trữ: 8/32/64/128GB, EMMC (có thể tùy chỉnh)

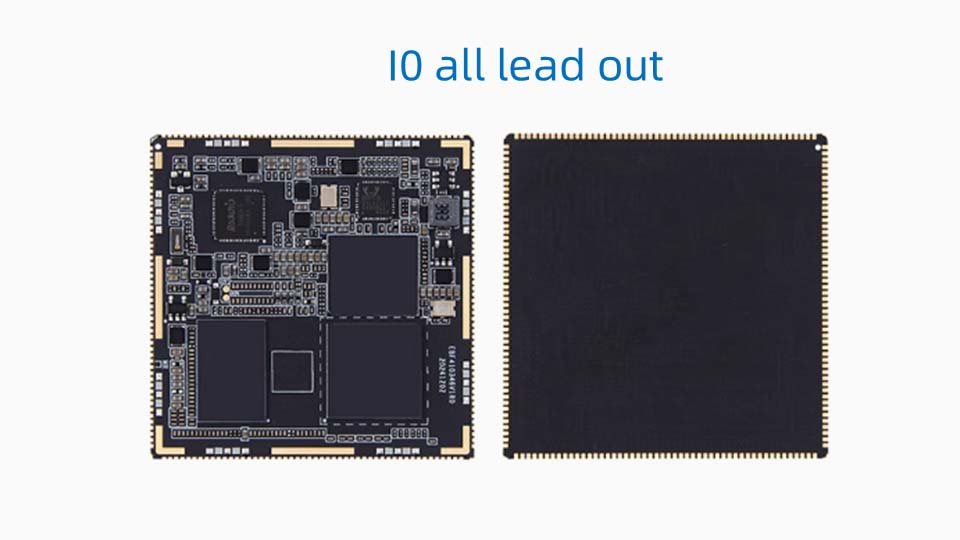

● Giao diện: Giao diện lỗ tem, 10 khách hàng tiềm năng đầy đủ

● PCB: 8 lớp, thiết kế vàng ngâm đen

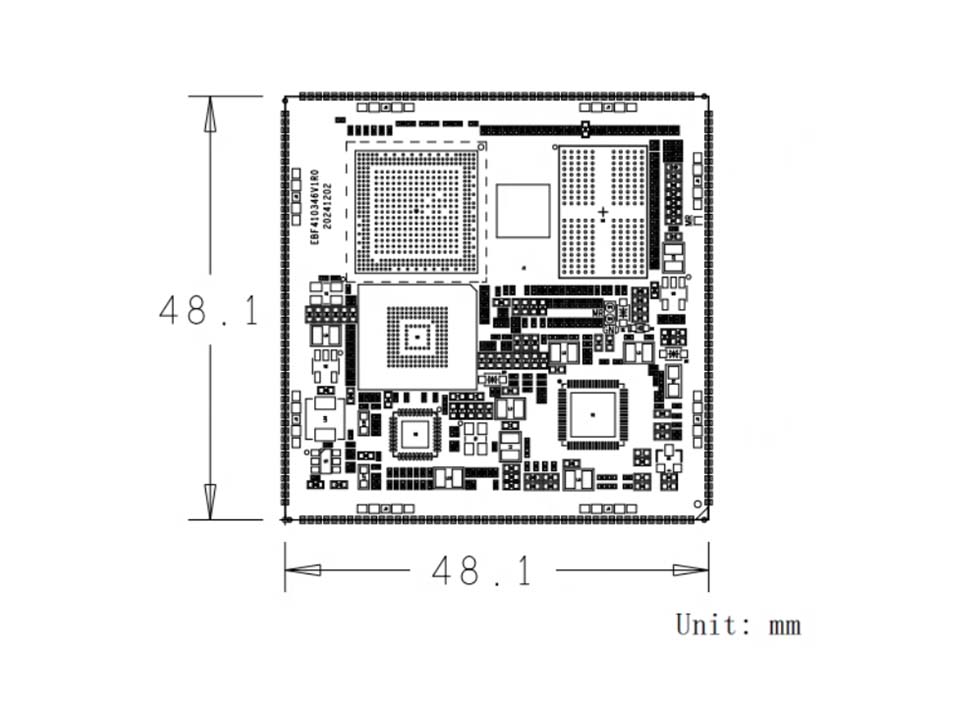

● Kích thước: 48.1*48.1mm

Chân báo hiệu

● IO: 86 chân GPIO, bao gồm 1 đồng hồ vi sai, 3 nút nút và 1 pin điều khiển nguồn

● Cổng mạng: 1 Gigabit Ethernet

● Cổng nối tiếp: 10

● 12c: 6

● SPI: 3

● Có thể: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● Máy chủ USB2.0: 1

● Camera: MIPICS12Lane*4

● SDMMC: 2

● SPK: 1

● Đầu ra âm thanh: 1

● Mic: 1

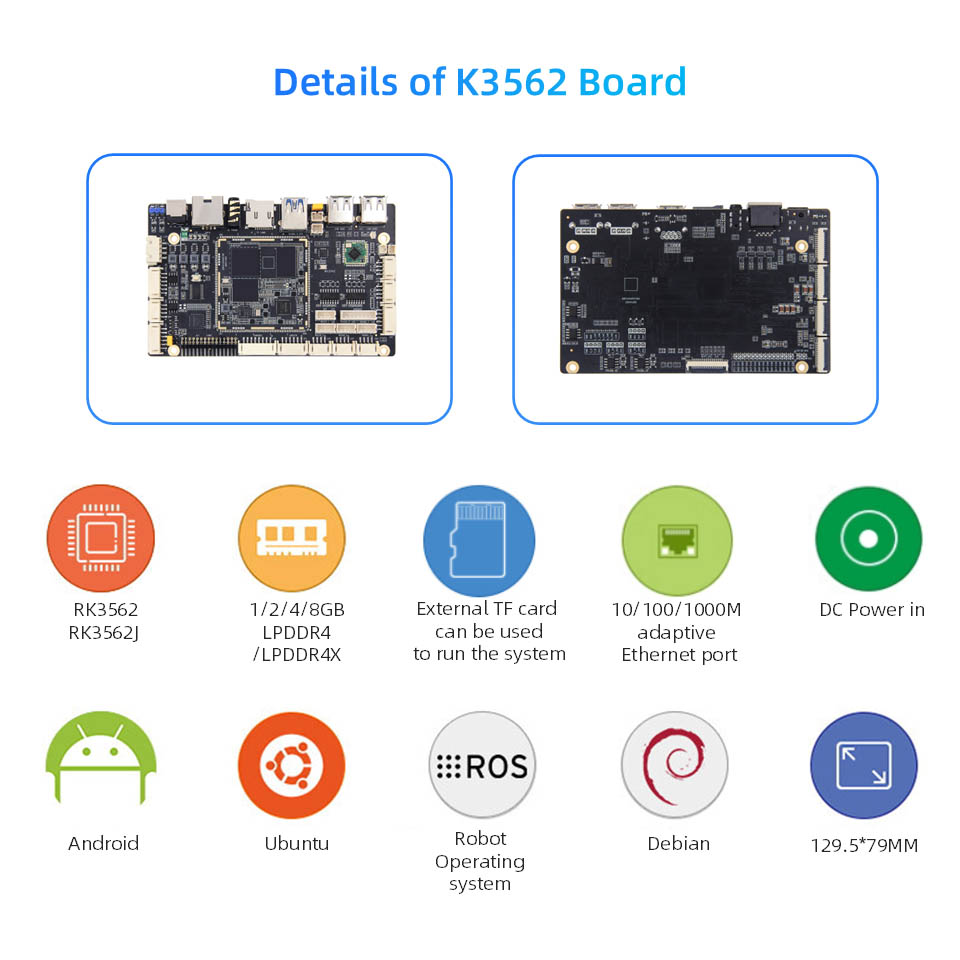

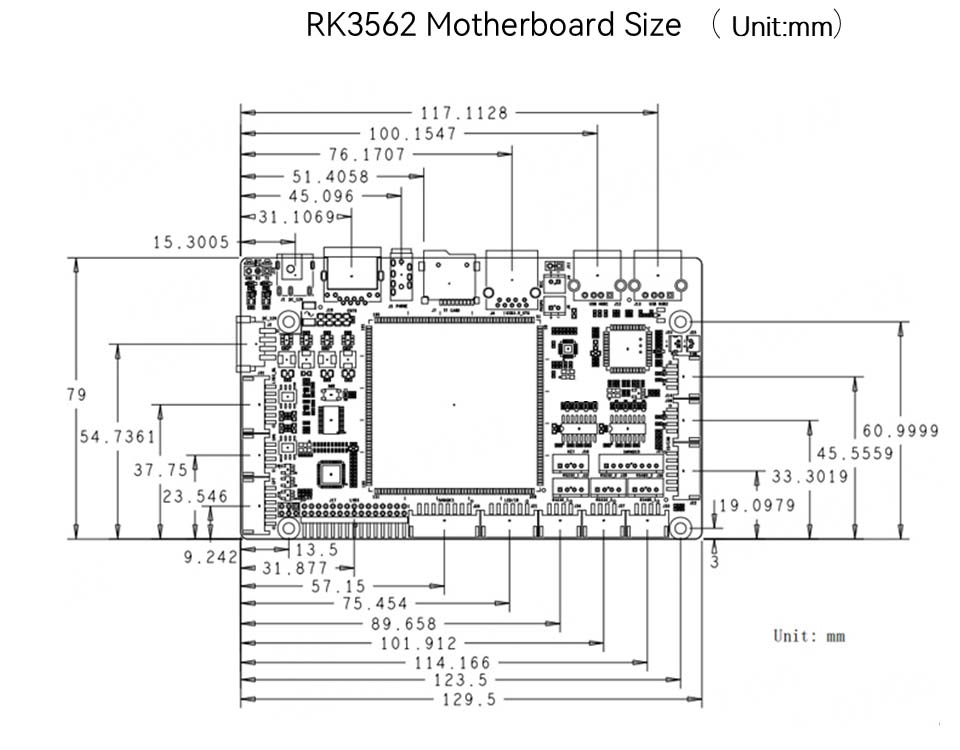

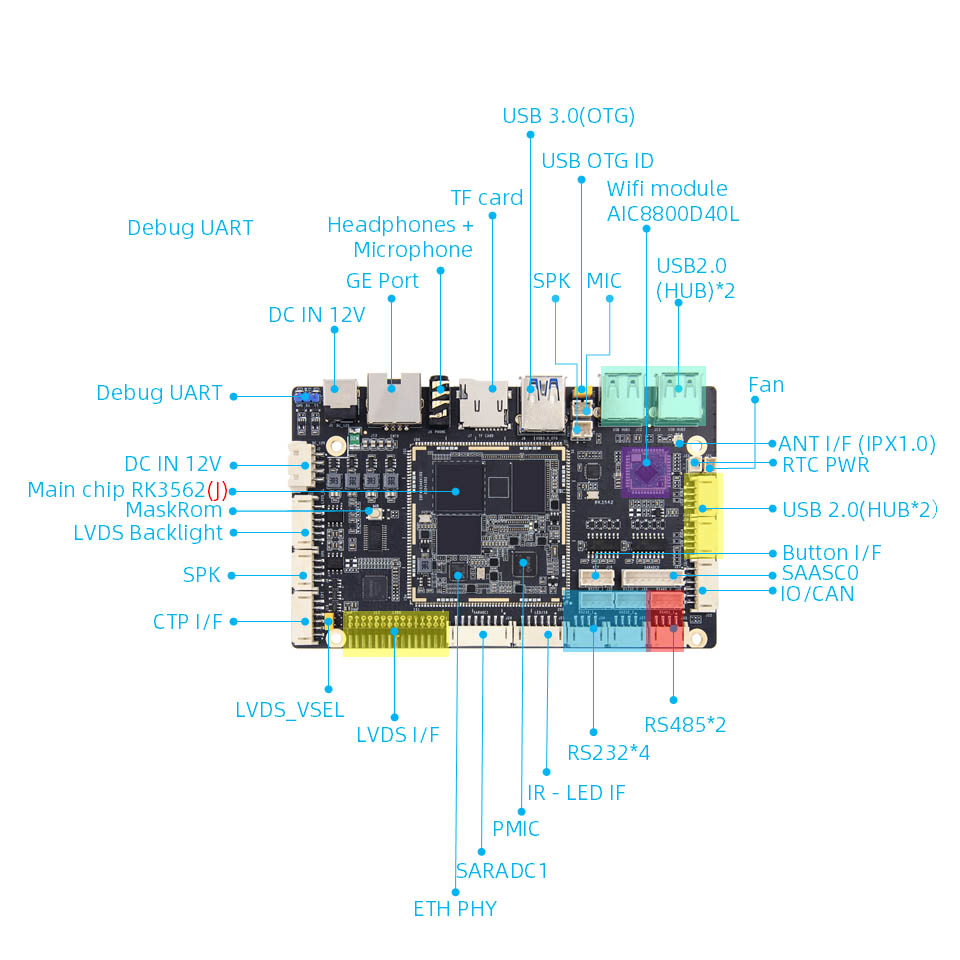

Cấu hình phần cứng bo mạch chủ của RK3562J

● Chip chính:

Mô hình: RK3562/RK3562JCPU: Cortex-A53 lõi tứ, tần số chính lên tới 2.0GHZGPU: MALI-G52NPU: Công suất tính toán 1TOPS (RK3562J cấp công nghiệp không có NPU)

● Bộ nhớ: 1/2/4/8GB, LPDDR4/4X (có thể tùy chỉnh)

● Lưu trữ: 8/32/64/128GB, EMMC (có thể tùy chỉnh)

● Giao diện nguồn: Đầu vào DC 12V@2A DC

● Ethernet: Cổng mạng Gigabit*1, hỗ trợ tốc độ truyền dữ liệu 10/100/1000mbps

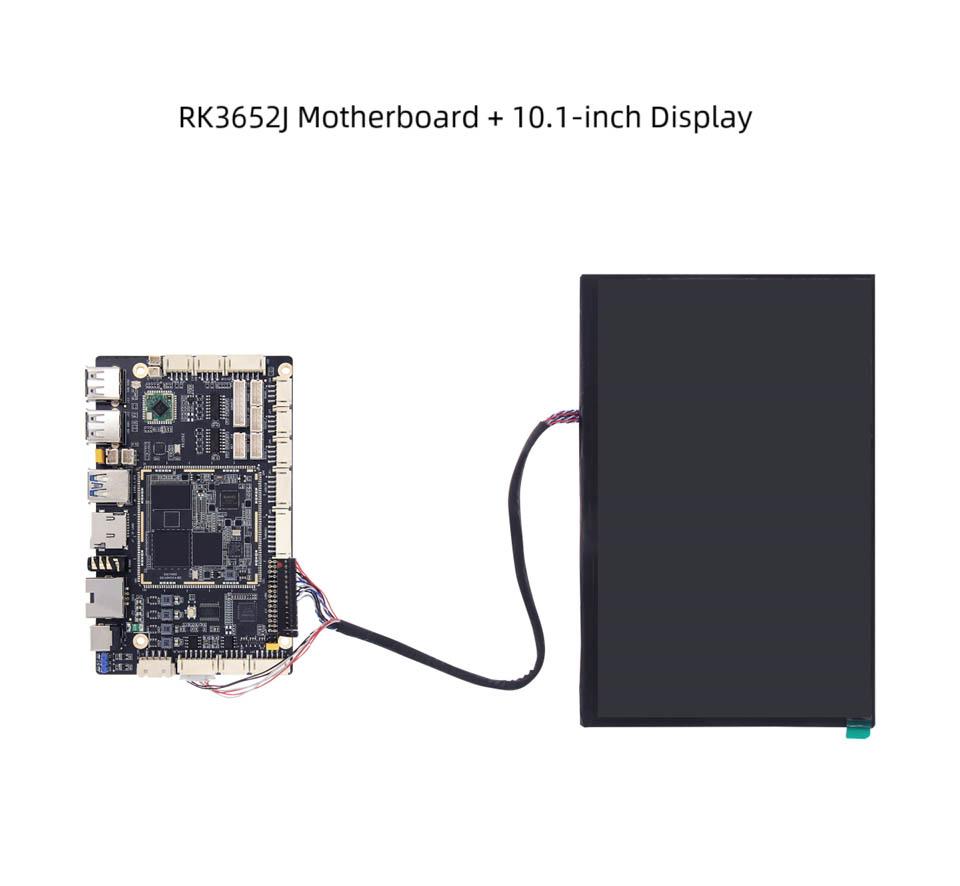

● LVDS: 2*15pin Giao diện màn hình LVDS*1

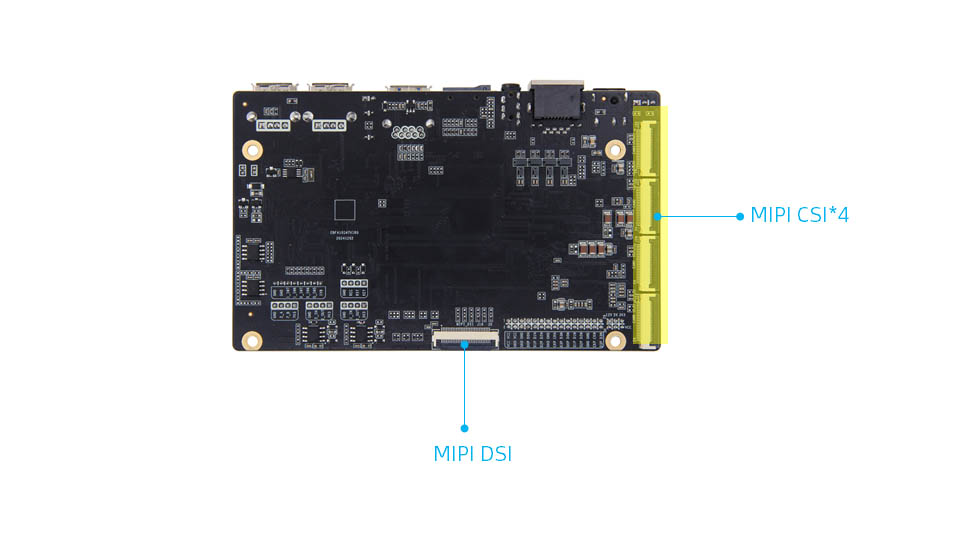

● MIPI-DSI: Giao diện màn hình MIPI*1, giao diện MIPIDSI và LVDS được sử dụng lại và mặc định là kết nối với màn hình LVDS. Nếu bạn chọn kết nối với mipidsi, bạn cần thay đổi điện trở

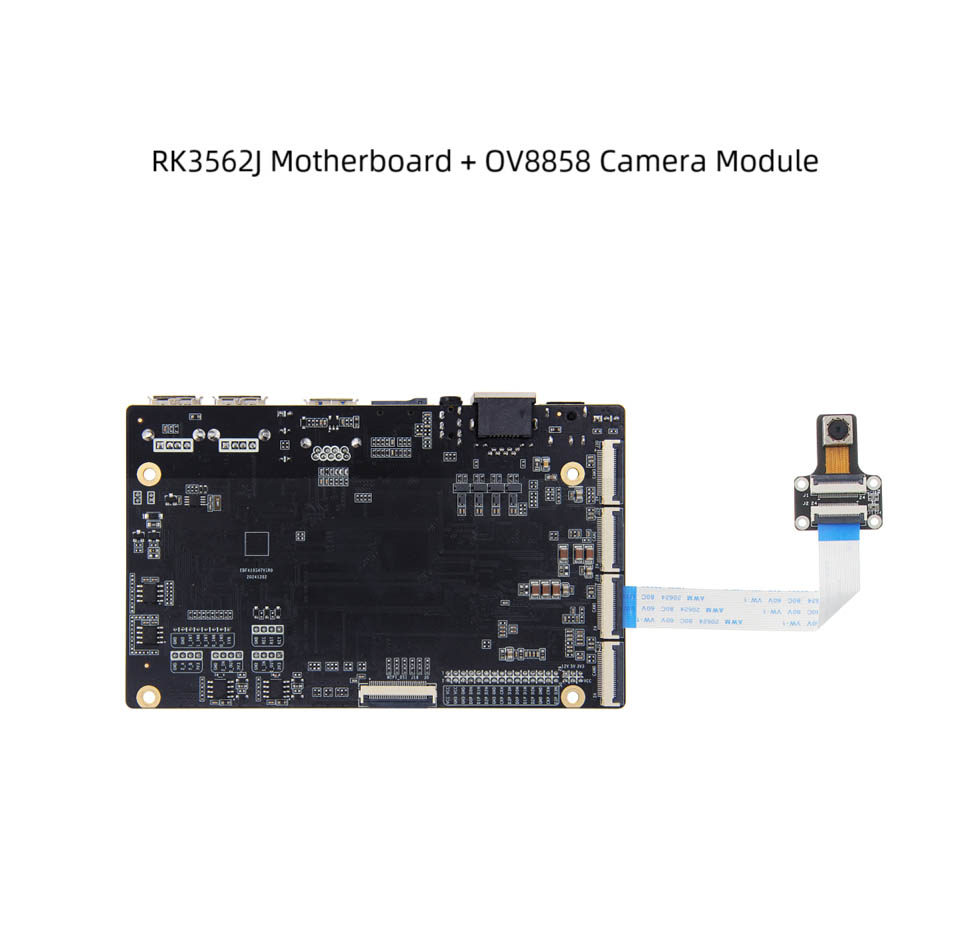

● MIPI-CSI: Giao diện máy ảnh MIPI*4, có thể được cắm vào máy ảnh IMX415/OV8858 của cửa hàng (kết hợp mặc định là camera OV8858)

● Màn hình cảm ứng điện dung: Giao diện màn hình cảm ứng LVDS*1

● Đèn nền LCD: Giao diện đèn nền LVDS*1

● Giao diện điện màn hình: Giao diện chọn điện áp LVDS*1

● USB2.0: Giao diện USB Hub*4

● USB3.0: Giao diện USB OTG*1, mặc định là chế độ thiết bị, chế độ có thể được chọn thông qua mũ nhảy

● WiFi: Mô -đun WiFi6 trên tàu, Model: AIC8800D40L

● Chủ thẻ TF: Hỗ trợ thẻ Micro SD (TF) để khởi động hệ thống, lên tới 512GB
