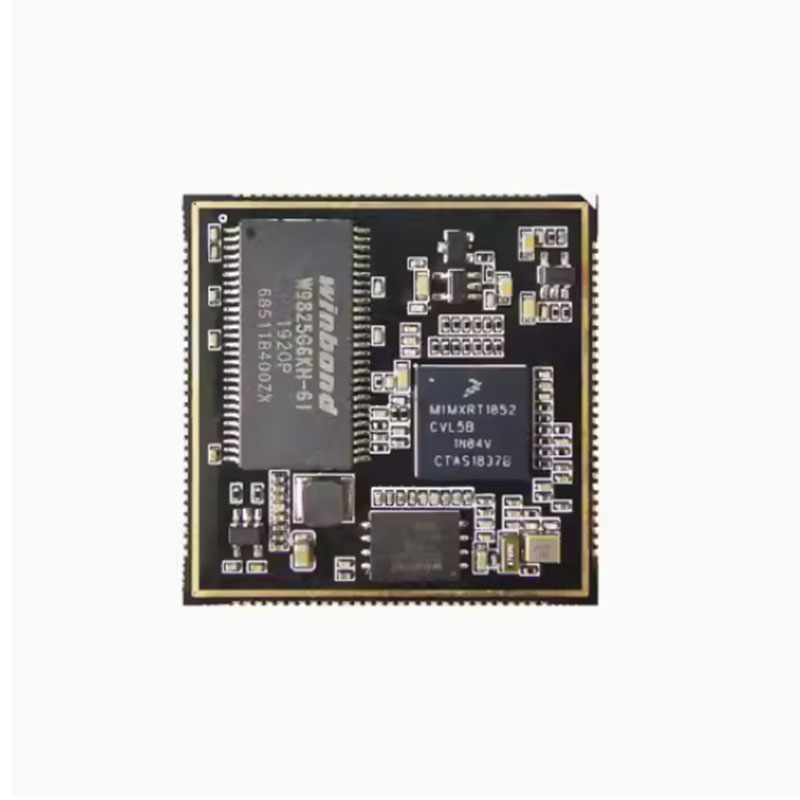

NXP I.MX RT1052 BAN CORE

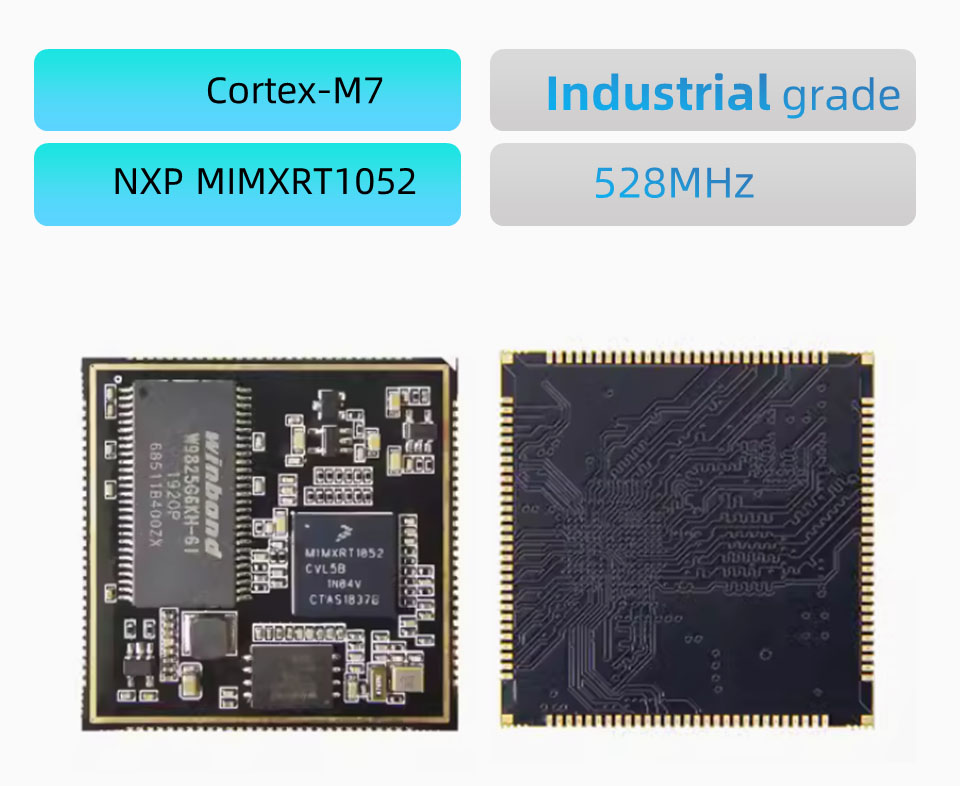

● Bảng lõi RT1052 S2 này được thiết kế dựa trên bộ xử lý NXP MIMXRT1052CVL5B.

● Các thành phần của toàn bộ bảng được làm bằng vật liệu cấp công nghiệp.

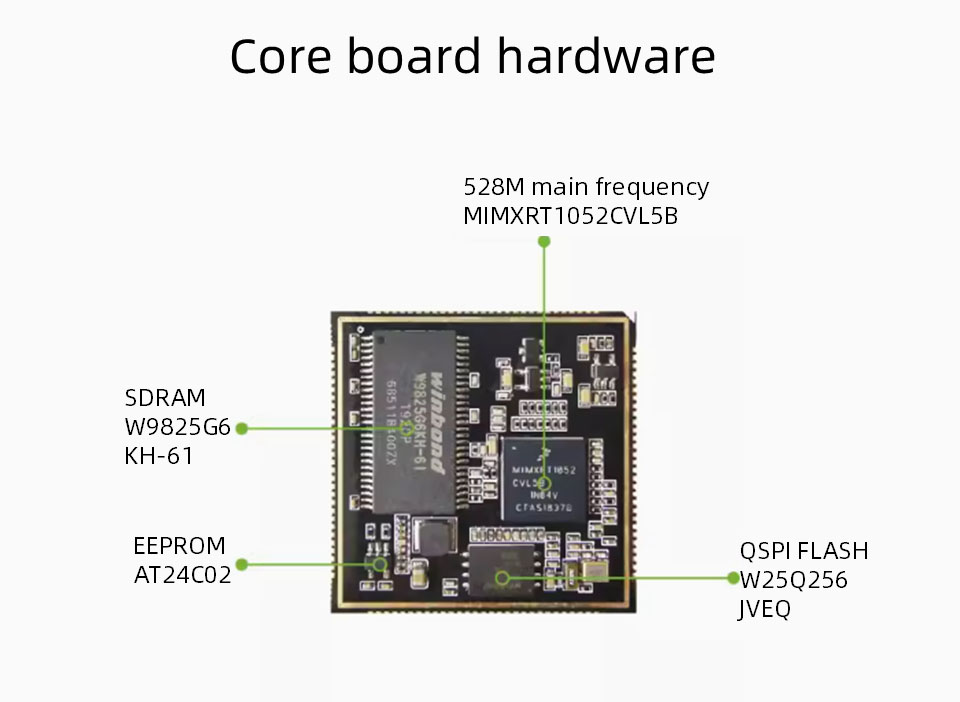

● Tài nguyên phần cứng của bảng lõi bao gồm

● 32MB SDRAM, 32MB cũng không flash và 256b eeprom.

● PCB áp dụng thiết kế vàng ngâm đen 6 lớp, với kích thước tổng thể là 38*38mm, tổng cộng 116 chân và khoảng cách pin là 1,0mm. Ngoại trừ xe buýt SEMC, 10 chân còn lại của chip đều được dẫn ra.

Tham số giao diện tín hiệu bảng lõi

Chip chính: MIMXRT1052CVL5B, COREX-M7 CORE, Tần số chính 528MHz

SDRAM: 2MB, gói TSSOP, thương hiệu Winbond, cấp công nghiệp

Flash: 32MB, Gói WSON8, Thương hiệu Winbond, Lớp Công nghiệp

EEPROM: AT24C02 256B

Ethernet Phy: Không có

Kích thước PCB: 38*38mm

Nguồn điện: 3,3V

Vỏ khiên: Không có nắp khiên

GPIO: 116 chân, khoảng cách pin 1.0mm, ngoại trừ xe buýt SEMC, tất cả các i0 khác đều được dẫn ra ngoài

Nhiệt độ hoạt động: -40 ~ 85 ° C, cấp công nghiệp

Giao diện tín hiệu bảng lõi

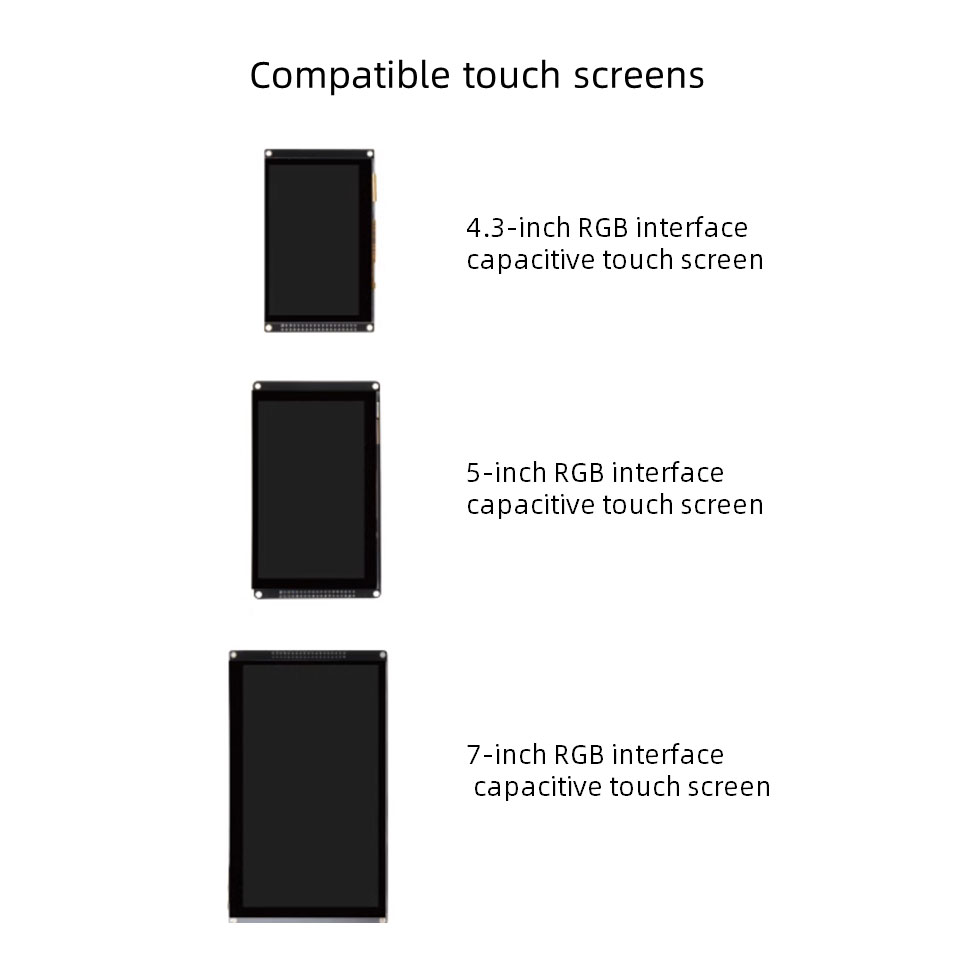

● LCD: 1 kênh

● USB: 2 kênh, với phy tốc độ cao

● SDIO: 2 kênh

● I²C: 4

● SPI: 4

● UART: 8

● Sai: 3

● ADC: 2 (mỗi kênh 16 kênh), 12 bit

● PWM: 4

● JTAG: 1 kênh

● SPDIF: 2 kênh

● Có thể: 2

● Lưu ý: Dữ liệu trên có thể được sử dụng lại, vui lòng tham khảo mô tả pin của bảng lõi dưới dạng thiết kế tham chiếu

Lưu ý: Bảng có thể được tùy chỉnh với thứ tự tối thiểu là 500
